Uniwersalna blokada wyłączników nadprądowych CBM-010
CBM-010 – uniwersalna blokada LOTO
CBM-010 – uniwersalna blokada lockout do zastosowań elektrycznych dla wyłączników instalacyjnych (MCB) wielu producentów. Niskoprofilowa konstrukcja pozwala zamknąć drzwi panelowe po montażu blokady. Montaż odbywa się bez narzędzi – poprzez ręczne dokręcenie śruby na dźwigni wyłącznika.
Najważniejsze korzyści
- Uniwersalność — pasuje do szerokiej gamy MCB różnych producentów (przykłady poniżej).
- Niski profil — możliwość zamykania drzwi panelowych szafy po instalacji blokady.
- Szybki montaż — bez śrubokręta, ręczne dokręcenie śruby na dźwigni.
- Wytrzymałość — nylon wzmacniany włóknem szklanym, praca w −20 °C do +120 °C.
- LOTO-ready — 1 otwór na kłódkę bezpieczeństwa (szczegóły w parametrach).
Zastosowanie
- Blokowanie wyłączników instalacyjnych (MCB) podczas przeglądów, remontów i UR.
- Kompatybilność m.in. z: Schneider IC60, Siemens 5SX21, Hager MFN716, ABB 2CDS25, ABB S202U-K50 (i inne o zbliżonej geometrii dźwigni).
- Praca zgodna z procedurą Lockout/Tagout (LOTO) z użyciem kłódek bezpieczeństwa i tagów ostrzegawczych.
Parametry techniczne
| Model | Materiał | Zakres temp. | Wymiary (szer. × gł. × dł.) | Otwory na kłódkę | Maks. Ø pałąka kłódki | Kolor | Cechy szczególne |
|---|---|---|---|---|---|---|---|
| CBM-010 | Nylon wzmacniany włóknem szklanym | −20 °C do +120 °C | 17,20 mm × 29,2 mm × 60,7 mm | 1 | 7,14 mm | czerwony / czarny | niski profil – umożliwia zamykanie drzwi panelowych |
Jak zamontować (krok po kroku)
- Ustaw dźwignię wyłącznika w pozycji OFF.
- Załóż CBM-010 na dźwignię zgodnie z profilem aparatu.
- Dokręć ręcznie śrubę, aż blokada stabilnie przylega (bez narzędzi).
- Przeprowadź pałąk kłódki LOTO i zamknij; dodaj tag ostrzegawczy.
- Sprawdź, czy ponowne załączenie obwodu jest niemożliwe; zamknij drzwi panelowe (niski profil).
Cena i dostępność
- E-mail: info@hts-polska.pl
- Telefon: +48 22 619 07 70
Produkty powiązane
- Blokady wyłączników elektrycznych — kategoria
- Kłódki bezpieczeństwa LOTO
- Przywieszki ostrzegawcze (tagi)
FAQ – najczęstsze pytania
➤ Czy CBM-010 pasuje do wszystkich wyłączników?
Model jest uniwersalny dla wielu serii MCB (m.in. Schneider IC60, Siemens 5SX21, Hager MFN716, ABB 2CDS25, ABB S202U-K50). W razie wątpliwości prześlij zdjęcie dźwigni.
➤ Czy montaż wymaga narzędzi?
Nie — ręczne dokręcenie śruby wystarcza do stabilnego zamocowania blokady.
➤ Jaką kłódkę zastosować?
Stosuj kłódkę LOTO z pałąkiem ≤ 7,14 mm (zalecany prześwit ≥ 20 mm), oraz tag ostrzegawczy.

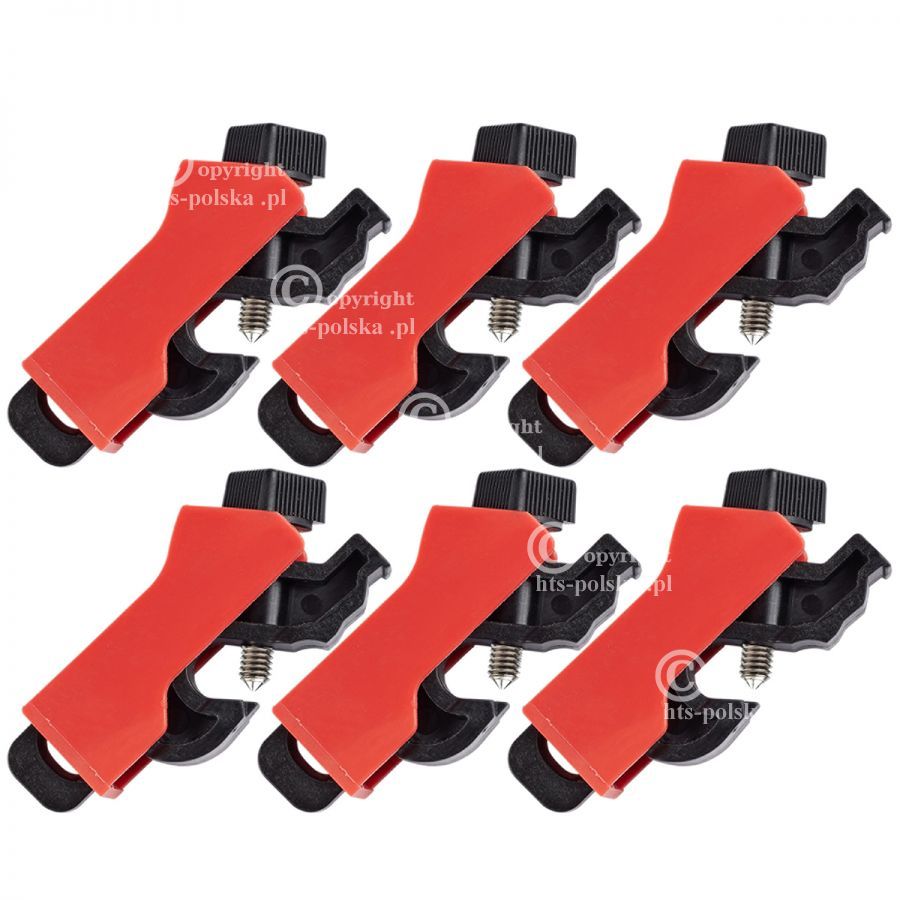

CBM-010 – uniwersalna blokada wyłączników instalacyjnych

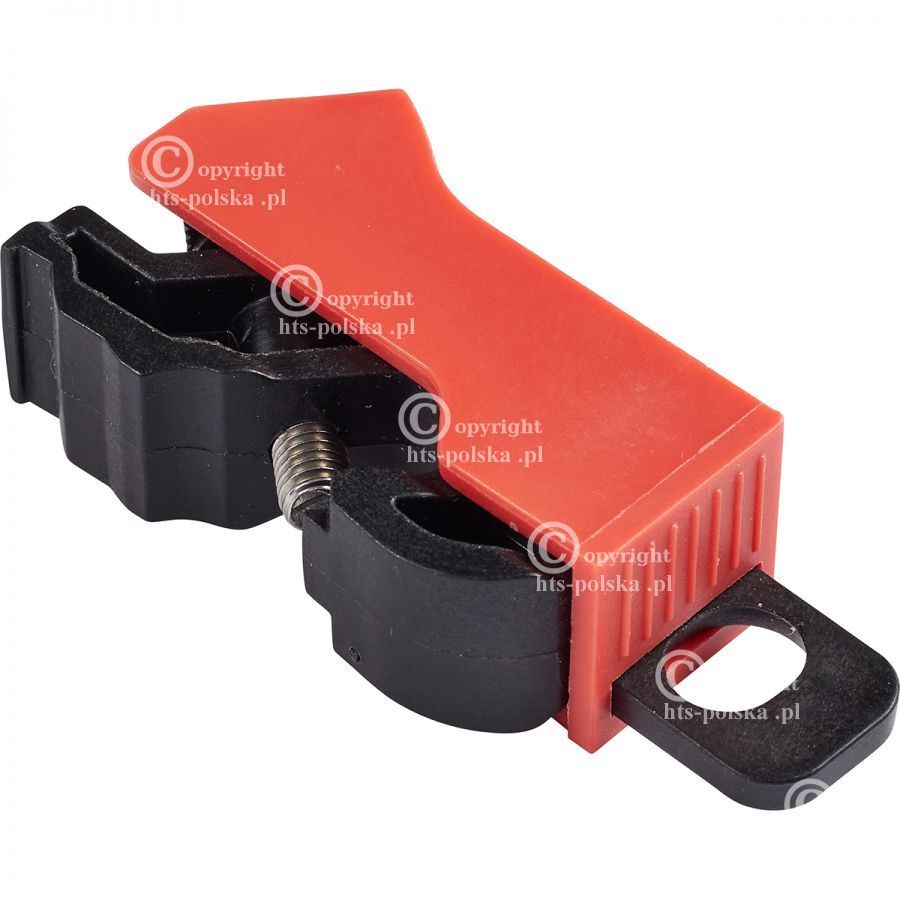

Otwór pod kłódkę w CBM-010 – zgodność z pałąkiem do Ø 7,14 mm

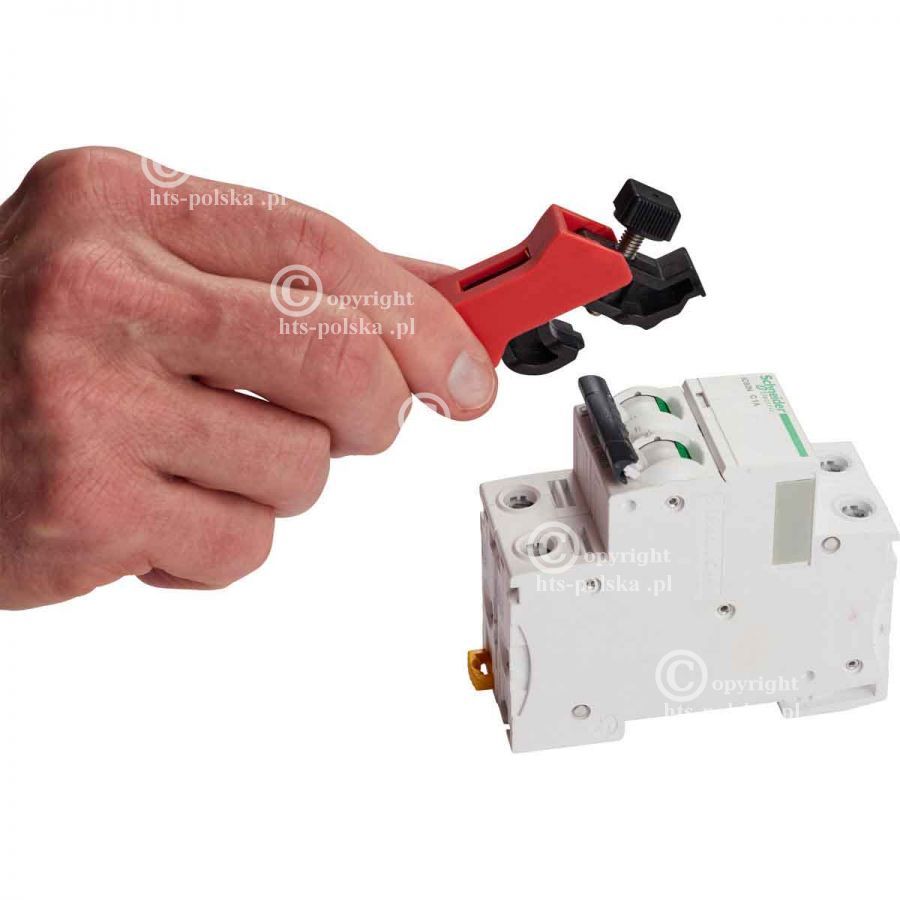

Montaż krok po kroku – nałożenie CBM-010 i dokręcenie śruby

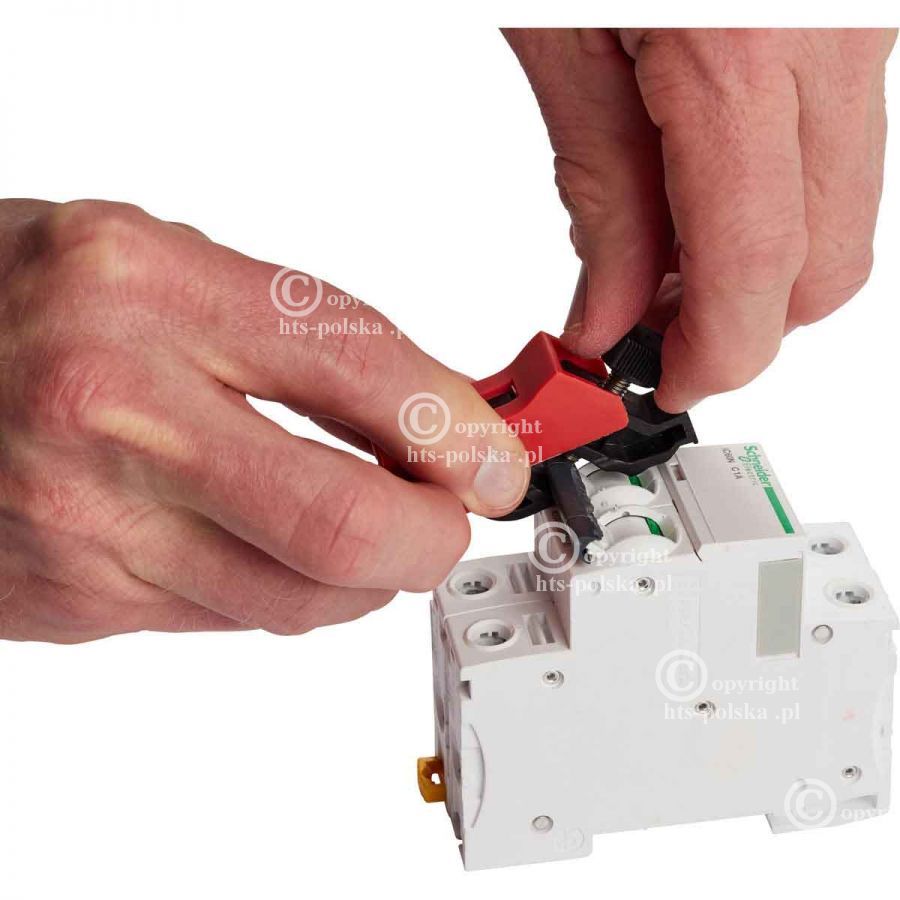

CBM-010 na dźwigni MCB – montaż bez narzędzi, ręczne dokręcenie śruby

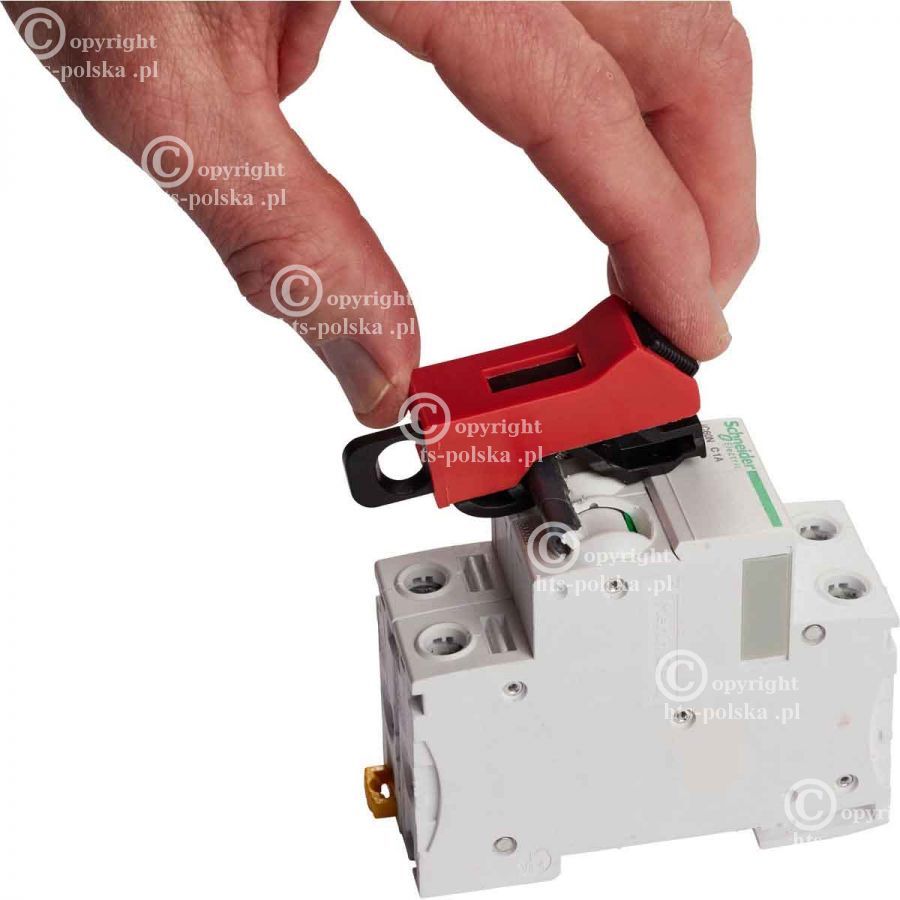

CBM-010 – stabilne pozycjonowanie na dźwigni wyłącznika

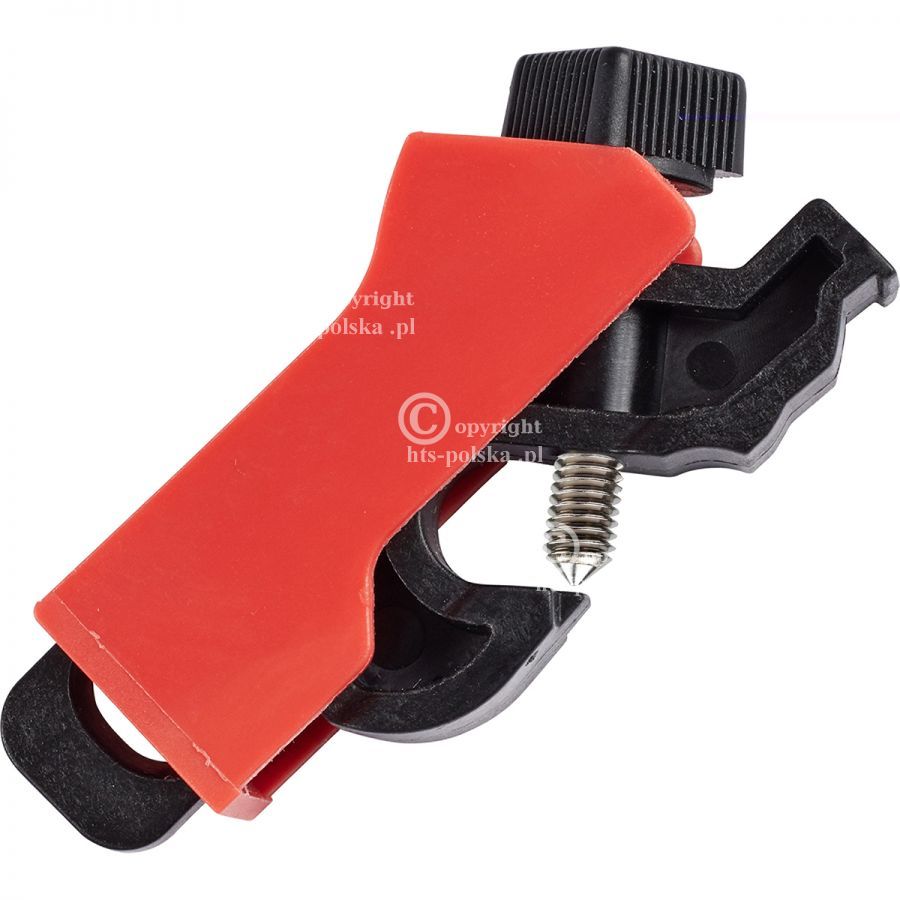

Widok boczny CBM-010 – nylon wzmacniany włóknem szklanym
