Blokada styków BM
Blokada styków BM
Blokady styków BM (kompatybilne m.in. z RB, RBK, GSTA) to rozwiązanie do bezpiecznego odseparowania styków we wszystkich kasetach bezpieczników mocy — w podstawach bezpiecznikowych zabudowanych i otwartych. Element blokujący montuje się w miejscu wyjętego bezpiecznika, bez dodatkowych adapterów, z użyciem standardowego uchwytu izolacyjnego z zatrzaskiem. Właściwie dobrany rozmiar pasuje do podstaw NH00, NH1–NH3.
Najważniejsze korzyści
- Szybki i pewny montaż — instalacja w miejsce wkładki przy użyciu standardowego uchwytu izolacyjnego.
- Wysoka kompatybilność — wersje dla NH00 oraz NH1–NH3; do kaset i podstaw zabudowanych lub otwartych (RB, RBK, GSTA i inne).
- Bezpieczeństwo pracy — skuteczne zabezpieczenie styków do 1000 V podczas UR, serwisu i przeglądów.
- Zero przeróbek — brak wiercenia i akcesoriów; wykorzystujesz istniejący osprzęt serwisowy.
Zastosowanie
- Kasety i podstawy bezpieczników mocy: RB, RBK, GSTA i kompatybilne.
- Instalacje w rozdzielnicach przemysłowych, stacjach zasilających, liniach produkcyjnych.
- Procedury Lockout/Tagout (LOTO): jednoznaczne odseparowanie energii przed pracami.
Modele i wymiary
| Model | Opis | Rozmiar podstawy | Wymiary (szer. × wys. × gł.) | Zakres napięcia | Uwagi |
|---|---|---|---|---|---|
| CBB-401 | Mała blokada bezpieczników mocy BM | NH00 | 30 × 100 × 30 mm | do 1000 V | Montaż w miejsce wkładki, uchwyt izolacyjny |
| CBB-402 | Mała blokada styków BM z osłoną (na zamówienie) | NH00 | 30 × 100 × 30 mm | do 1000 V | Dodatkowa osłona strefy styków |
| CBB-403 | Duża blokada bezpieczników mocy BM | NH1 – NH3 | 60 × 150 × 40 mm | do 1000 V | Do większych kaset/podstaw |
Jak zamontować (krok po kroku)
- Odłącz zasilanie i potwierdź brak napięcia (test „zero energy”).
- Wyjmij wkładkę bezpiecznika z kasety/podstawy.
- Dobierz właściwy model (NH00 lub NH1–NH3).
- Wsuń blokadę w miejsce wkładki i zatrzaśnij przy użyciu uchwytu izolacyjnego.
- Oznakuj miejsce pracy zawieszką tagout; w razie potrzeby zastosuj klamrę multilockout.
Cena i dostępność
- E-mail: info@hts-polska.pl
- Telefon: +48 22 619 07 70
Produkty powiązane
FAQ – najczęstsze pytania
➤ Do jakich podstaw pasują blokady CBB-401/402/403?
Do kaset/podstaw bezpieczników mocy NH00 (CBB-401/402) oraz NH1–NH3 (CBB-403) — m.in. RB, RBK, GSTA.
➤ Czy potrzebne są specjalne narzędzia?
Nie — wykorzystujesz standardowy uchwyt izolacyjny z zatrzaskiem stosowany do wkładek.
➤ Czy można stosować powyżej 1000 V?
Nie — modele są przeznaczone do zabezpieczania styków do 1000 V. Dla wyższych napięć skontaktuj się z nami.

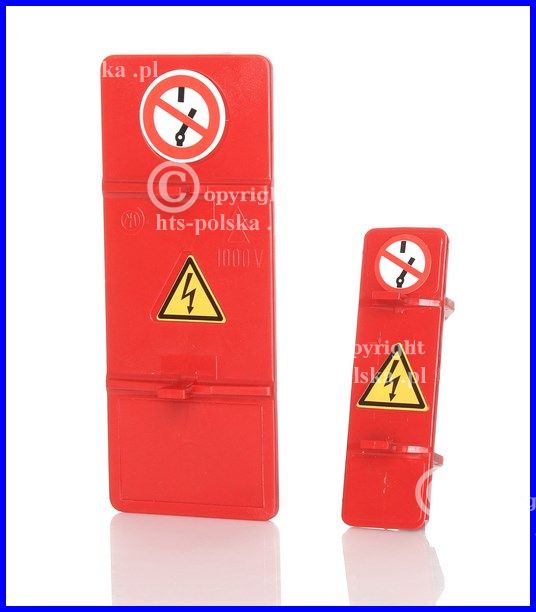

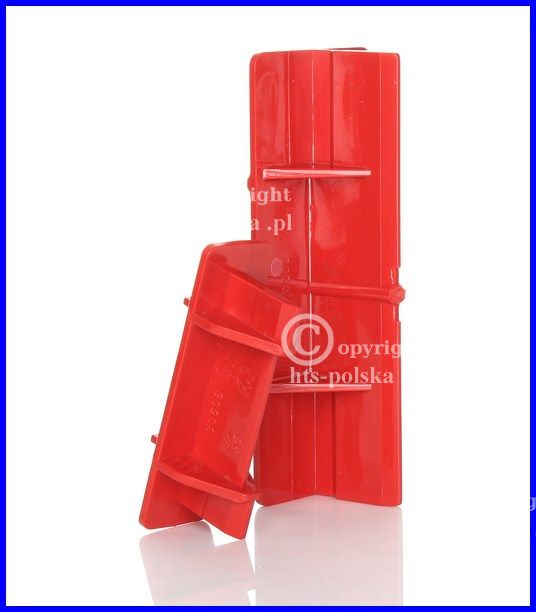

Blokada styków BM – zestaw modeli CBB-401, CBB-403 (NH00, NH1–NH3)
BB-401 – mała blokada styków BM do podstaw NH00, packshot

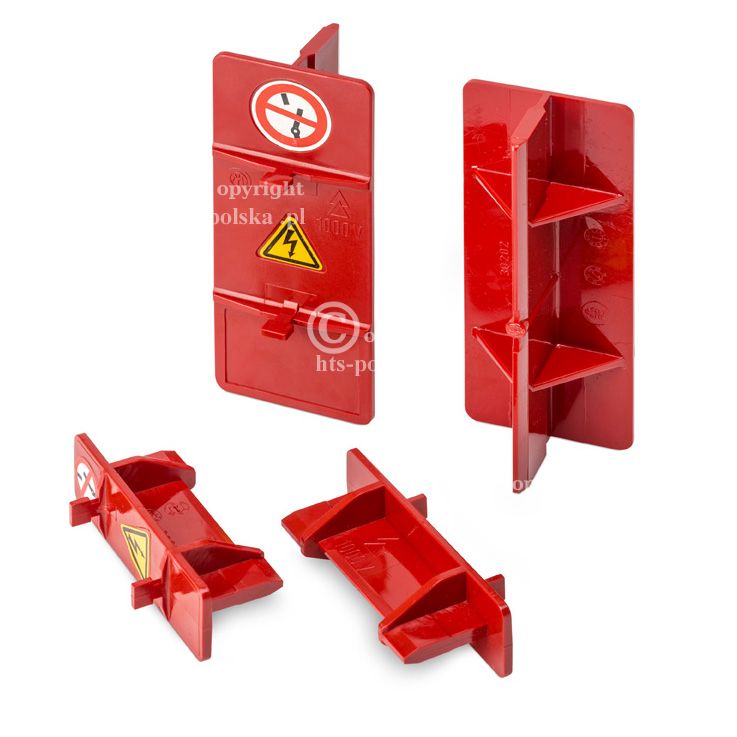

Blokada styków BM – kompatybilność z RB, RBK, GSTA, wielkości NH00–NH3

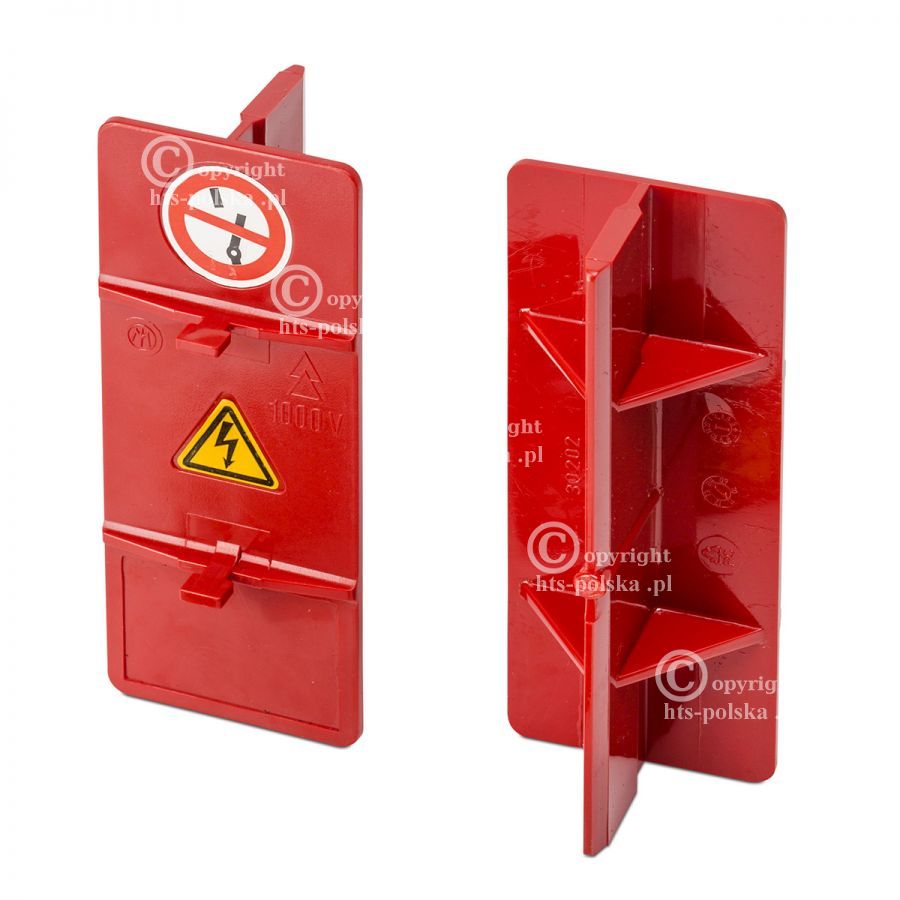

Blokada styków BM – zastosowanie w podstawach zabudowanych i otwartych.jpg)
Blokada styków BM
CBB-403 w kasecie bezpieczników mocy – GSTA/RB, widok instalacji

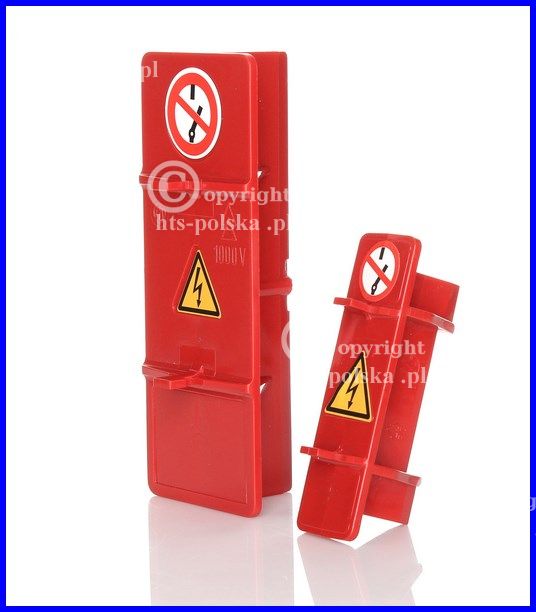

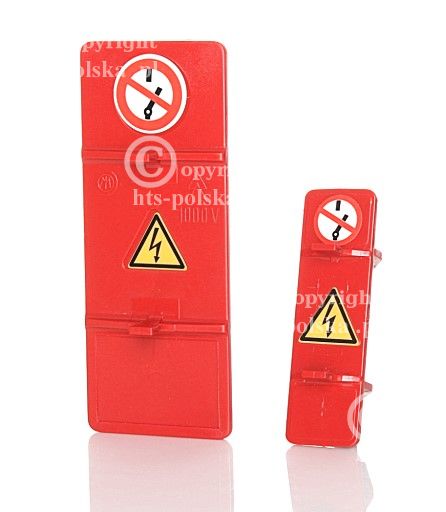

Porównanie wymiarów – CBB-401 (30×100×30 mm) vs CBB-403 (60×150×40 mm)

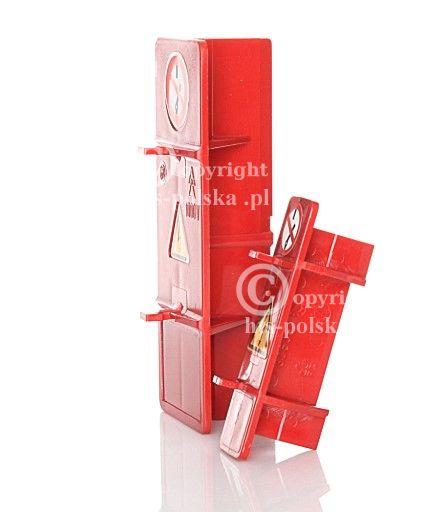

idok boczny – prawidłowe osadzenie blokady w prowadnicach kasety
