Izolacja butli gazowych LOTO – blokady zaworów i przyłączy gazów technicznych

Izolacja butli gazowych w standardzie LOTO (Lockout/Tagout) to proces mechanicznego zabezpieczenia zaworu lub przyłącza przed przypadkowym otwarciem podczas prac serwisowych, remontów i przeglądów. Butla z gazem technicznym jest źródłem energii pod ciśnieniem – dlatego jej odcięcie powinno być jednoznaczne, fizycznie zabezpieczone kłódką i czytelnie oznakowane.

Ten przewodnik wspiera decyzję: jak podejść do izolacji energii gazowej w zakładzie, jak dobrać blokadę do zaworu/przyłącza oraz jak połączyć blokady z pozostałymi elementami systemu LOTO (kłódki, tagi, stacje).

Czym jest izolacja energii gazowej w zakładzie?

Izolacja energii gazowej polega na odcięciu źródła gazu (np. butli, wiązki butli, kolektora) oraz zabezpieczeniu punktu odcięcia tak, aby nie dało się go otworzyć bez zdjęcia kłódki przez osobę uprawnioną. W praktyce obejmuje:

• zamknięcie zaworu głównego butli,
• rozładowanie ciśnienia w układzie (jeśli wymagane dla danego stanowiska),
• założenie blokady mechanicznej na zawór lub przyłącze,
• zabezpieczenie blokady indywidualną kłódką,
• oznaczenie punktu odcięcia przywieszką „Nie uruchamiać”,
• weryfikację braku przepływu przed rozpoczęciem prac.

Butla gazowa jest traktowana jako punkt odcięcia energii – analogicznie do wyłącznika elektrycznego lub zaworu instalacyjnego. Sama blokada nie zastępuje procedury i analizy ryzyka, ale jest jej fizycznym elementem, który ogranicza błędy zmianowe i „przypadkowe uruchomienie”.

Zastosowanie blokad butli gazowych

• produkcja przemysłowa (spawalnictwo, obróbka metalu),
• laboratoria i przemysł chemiczny,
• przemysł spożywczy (CO₂, azot),
• magazyny butli technicznych i stanowiska mobilne,
• Utrzymanie Ruchu oraz prace firm zewnętrznych,
• zakłady wielozmianowe – gdy ryzyko otwarcia zaworu przez inną zmianę jest realne.

Modele blokad: – co wybrać?

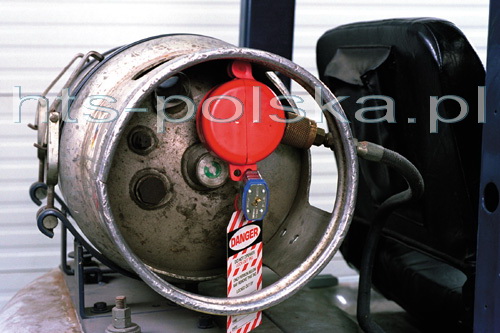

Blokada butli gazowych – blokada zaworu (mechaniczna)

Blokada butli gazowych montowana jest bezpośrednio na pokrętle zaworu i uniemożliwia jego obrót po założeniu kłódki. To podstawowe rozwiązanie dla stanowisk, gdzie źródłem medium jest pojedyncza butla lub butla wpięta w prosty układ (reduktor + przewód).

• Dobór pod średnicę i geometrię pokrętła zaworu.
• Krytyczna jest eliminacja luzu – blokada ma uniemożliwić manipulację zaworem.
• Ważna bywa możliwość założenia więcej niż jednej kłódki (prace zespołowe).

Jak dobrać blokadę do izolacji butli gazowej?

• typ zaworu i średnica pokrętła (z osłoną / bez osłony),
• dostępność miejsca wokół zaworu (czy da się stabilnie założyć blokadę),
• warunki środowiskowe: zapylenie, UV, kontakt z chemią,
• czy potrzebujesz blokowania jednego punktu czy także przyłącza (wtyku),
• system kłódek w zakładzie (unikalne klucze / Master) i liczba użytkowników,
• czy występują prace zespołowe (wymóg wielu kłódek lub dodatkowych akcesoriów).

Jeśli podeślesz zdjęcie zaworu/przyłącza i krótki opis stanowiska, podpowiemy dobór blokady oraz sposób oznakowania punktu odcięcia.

Elementy, które domykają izolację LOTO

W izolacji butli gazowych kluczowe jest połączenie blokady z identyfikacją i organizacją sprzętu. Najczęściej dobierane elementy uzupełniające:

• Kłódki bezpieczeństwa LOTO – fizyczne zabezpieczenie blokady (odpowiedzialność „jedna osoba – jedna kłódka”).
• Przywieszki ostrzegawcze LOTO (tagi) – czytelna informacja: kto, dlaczego, od kiedy.
• Tablice i stacje LOTO – porządek 5S, dostępność sprzętu przy stanowisku.

Najczęstsze błędy przy izolacji butli gazowych

• pozostawienie ciśnienia w układzie po zamknięciu zaworu (brak rozładowania, jeśli wymagane),
• niedopasowana blokada (luz umożliwiający manipulację),
• brak indywidualnej kłódki pracownika lub „wspólna kłódka”,
• brak tagu / nieczytelny opis i odpowiedzialność,
• brak standardu przechowywania (sprzęt „ginie” – procedura bywa omijana).

Uwaga – typowy błąd: dobór „na oko” uniwersalnej blokady bez sprawdzenia dopasowania do zaworu. Nawet niewielki luz może pozwolić na częściowy obrót zaworu i stworzyć ryzyko.

Wsparcie wdrożeniowe HTS Polska

Jeśli chcesz ustandaryzować izolację energii gazowej w zakładzie, możemy wesprzeć dobór i praktyczne wdrożenie systemu LOTO (audyt punktów odcięcia, szkolenia, instrukcje stanowiskowe). Zobacz przykłady realizacji: referencje HTS Polska.
