Blokada uniwersalna Lockout

Modułowa blokada uniwersalna LOTO

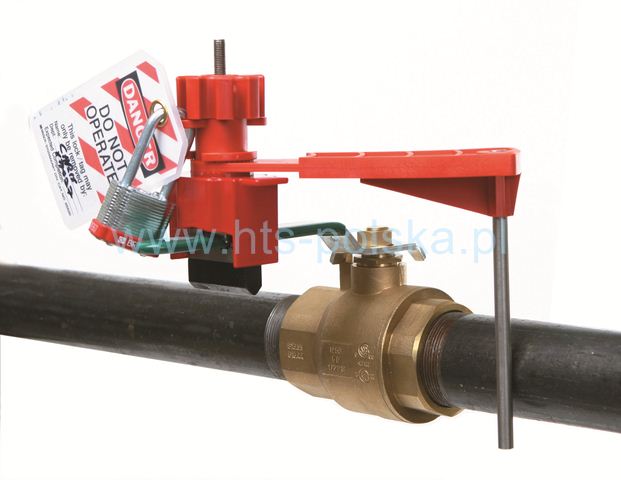

Blokada uniwersalna z jednym ramieniem blokującym

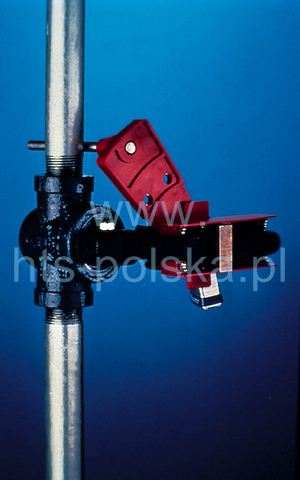

Blokowanie zaworu blokadą uniwersalną

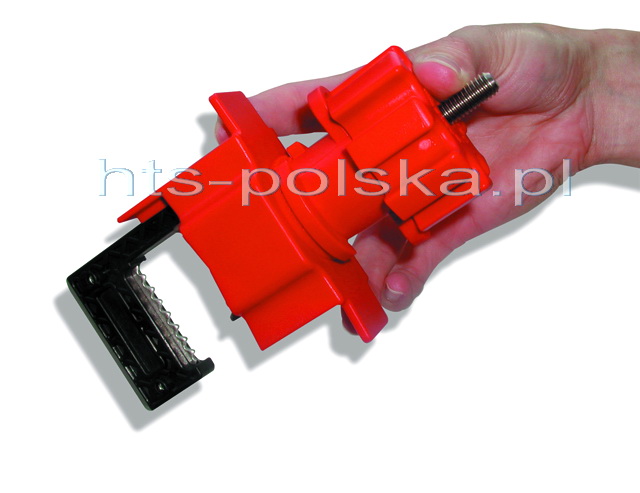

Blokada uniwersalna

Uniwersalna blokada zaworów UVL-201K / UVL-301K to modułowe rozwiązanie Lockout/Tagout (LOTO) do skutecznego zabezpieczania zaworów kulowych oraz motylkowych. Stal nierdzewna i wzmocniony nylon gwarantują wysoką odporność mechaniczną, chemiczną i antykorozyjną, a regulowane ramię pozwala zablokować dźwignię w pozycji ZAMKNIĘTE lub OTWARTE.

Najważniejsze korzyści

Jedna platforma – wiele zastosowań: zawory kulowe i motylkowe w jednym systemie.

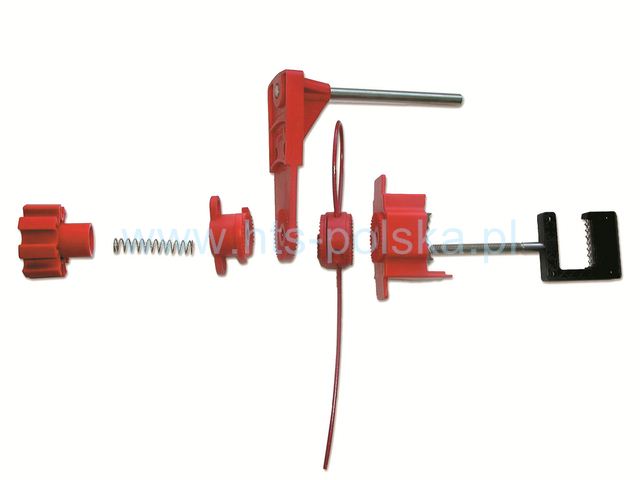

Modułowa konstrukcja: baza + ramię blokujące + opcjonalna linka do dodatkowych punktów blokowania.
Regulowane ramię — szybkie dopasowanie do małych i dużych dźwigni zaworów.
Odporność przemysłowa: stal nierdzewna + nylon wzmacniany; praca w temp. −20…+120 °C.
LOTO-ready: kompatybilna z kłódkami LOTO, blokadami/linkami i tagami ostrzegawczymi.

Moduły systemu UVL

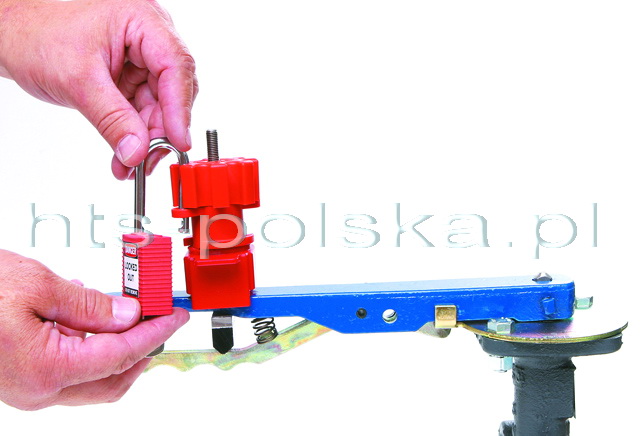

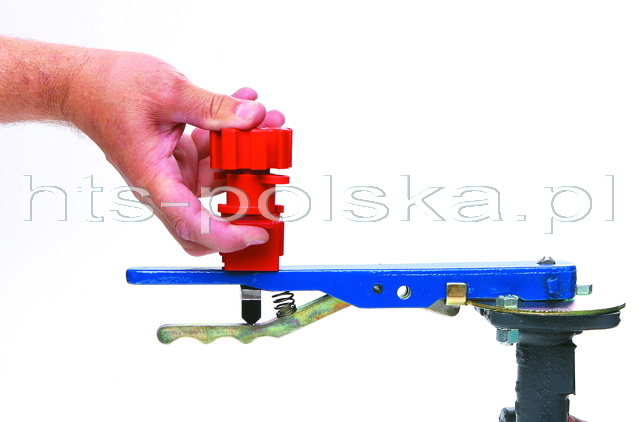

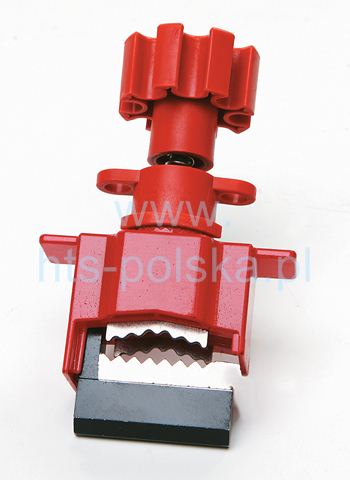

Jednostka podstawowa MAŁA (UVL-001K) — do zaworów motylkowych; działa na spust/trigger rączki.
Jednostka podstawowa DUŻA (UVL-002K) — do większych zaworów motylkowych.
Ramię blokujące (UVL-004K) — regulowane; wymagane do blokowania zaworów kulowych.

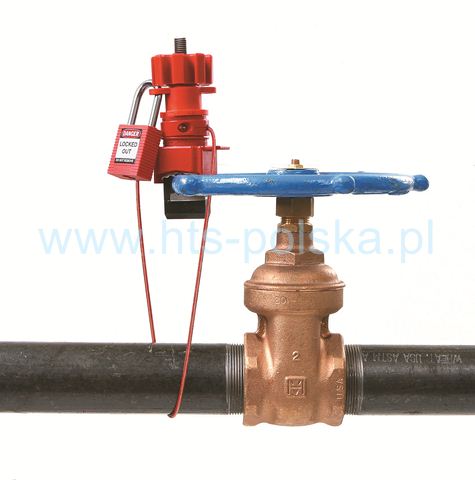

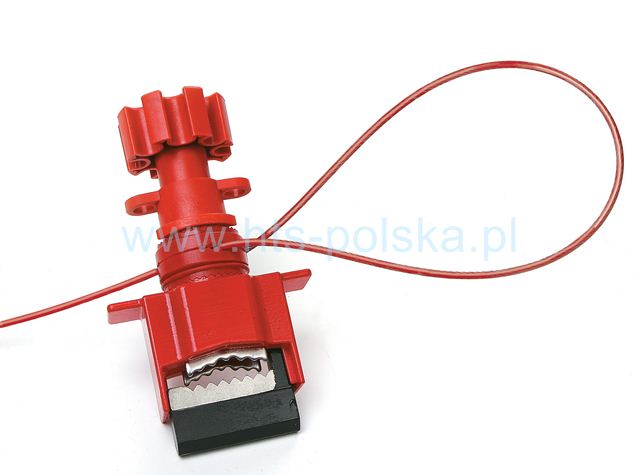

Linka (UVL-005K, opcjonalnie) — dodatkowe punkty unieruchomienia i blokady grupowe.

Jak dobrać konfigurację?

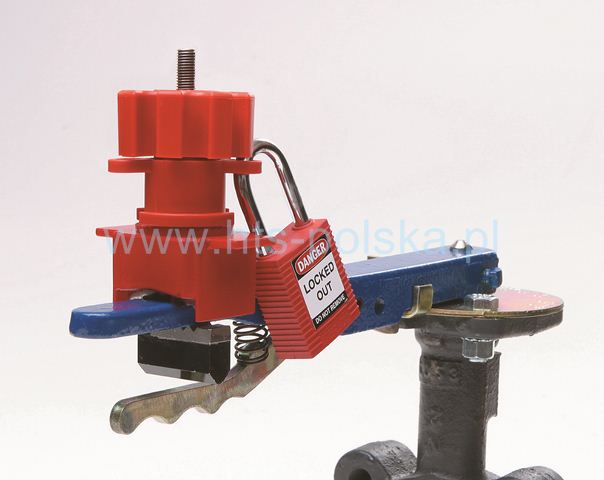

Zawór motylkowy → sama baza UVL-001K (mała) lub UVL-002K (duża).

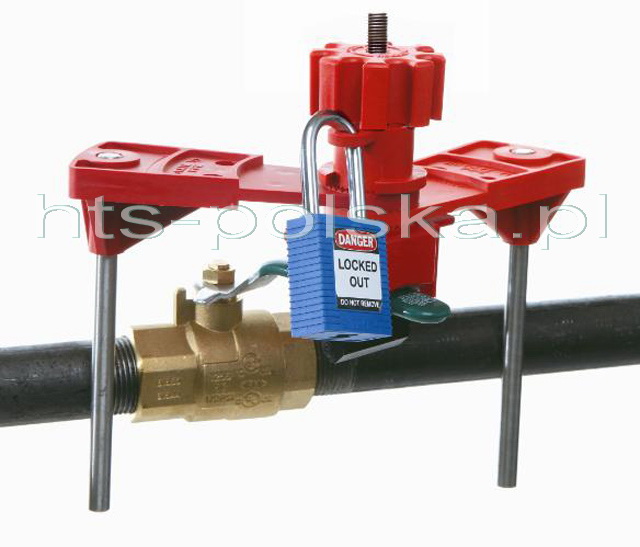

Zawór kulowy → baza + ramię UVL-004K (zestawy: UVL-201K / UVL-301K).

Wariant: UVL-201K (baza mała + ramię)

Element	Wartość / opis
Zakres zastosowań	Zawory motylkowe (baza UVL-001K) oraz kulowe (po dołączeniu ramienia UVL-004K)

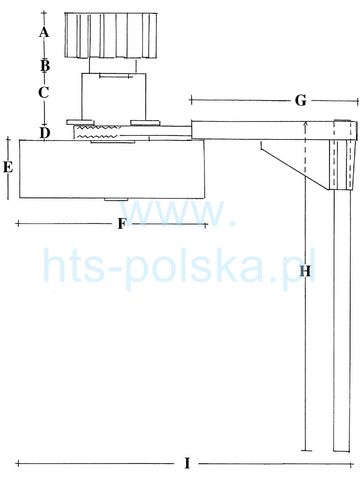

Wymiary bazy	74,0 × 160,0 mm (szer. × wys.); ząbki ok. 20,0 mm
Dźwignia zaworu	Max grubość rączki 19,0 mm; max szerokość rączki 23,0 mm
Ramię blokujące	Długość 193,0 mm; wysokość (nóżki) 175,0 mm — pozycja OTWARTE/ZAMKNIĘTE
Materiał	Stal nierdzewna + nylon wzmocniony (odporność mechaniczna, chemiczna, antykorozyjna)
Warunki pracy	−20 °C do +120 °C
Kłódka LOTO	Max Ø szekli 7 mm; min prześwit 20 mm (zalecane kłódki dielektryczne)
Opcje	Linka UVL-005K (opcjonalnie) — dodatkowe punkty blokady / blokada grupowa

Wariant: UVL-301K (baza duża + ramię / opcjonalnie 2 ramiona)

Element	Wartość / opis
Zakres zastosowań	Zawory motylkowe (baza UVL-002K) oraz kulowe (z ramieniem UVL-004K; wersja UVL-301K-2 z dwoma ramionami)
Wymiary bazy	92,0 × 164,0 mm (szer. × wys.); ząbki ok. 40,0 mm
Dźwignia zaworu	Max grubość rączki 27,94 mm; max szerokość rączki 39,0 mm
Ramię blokujące	Długość 193 mm; wysokość (nóżki) 175 mm — regulowane, do dużych zaworów kulowych
Materiał	Stal nierdzewna + nylon wzmocniony
Warunki pracy	−20 °C do +120 °C
Kłódka LOTO	Max Ø szekli 7 mm; min prześwit 20 mm (obsługa multilockout)

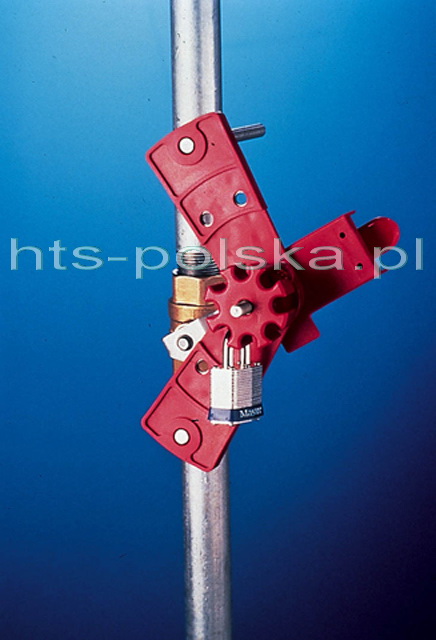

Opcje	Linka UVL-005K (opcjonalnie) lub zestaw UVL-301K-2 z dwoma ramionami

Montaż (krok po kroku)

Odłącz medium/energię i potwierdź brak energii (procedura LOTO).
Dobierz bazę do typu i gabarytu zaworu (UVL-001K/002K) i zamocuj ją na dźwigni/spuście.
Dla zaworu kulowego dołącz ramię UVL-004K i ustaw pozycję OTWARTE/ZAMKNIĘTE.
Załóż kłódkę LOTO (Ø szekli ≤ 7 mm; prześwit ≥ 20 mm), w razie pracy zespołowej użyj klamry multilockout lub linki UVL-005K.
Oznacz miejsce tagiem ostrzegawczym.

Cena i dostępność

E-mail: info@hts-polska.pl
Telefon: +48 22 619 07 70

Sklep on-line Formularz kontaktowy

Produkty powiązane

FAQ – najczęstsze pytania

➤ Jak dobrać wariant: UVL-201K czy UVL-301K?
Wybierz na podstawie wymiarów rączki zaworu. UVL-201K: grubość ≤ 19 mm, szerokość ≤ 23 mm. UVL-301K: grubość ≤ 27,94 mm, szerokość ≤ 39 mm. Do zaworów kulowych wymagane jest ramię UVL-004K.

➤ Czy sama baza zadziała na zaworach motylkowych?
Tak. UVL-001K (mała) i UVL-002K (duża) działają na mechanizm spustu rączki zaworu motylkowego; ramię jest potrzebne tylko dla zaworów kulowych.

➤ Czy można zablokować zawór w pozycji otwartej i zamkniętej?
Tak — regulowane ramię UVL-004K umożliwia blokadę dźwigni w obu pozycjach OTWARTE/ZAMKNIĘTE.

➤ Jaka kłódka pasuje?
Każda kłódka LOTO z Ø szekli ≤ 7 mm i prześwitem ≥ 20 mm; rekomendowane kłódki dielektryczne.

➤ Jak wykonać blokadę grupową?
Użyj klamry multilockout lub dołóż linkę UVL-005K dla dodatkowych punktów blokowania.

➤ Czy system sprawdzi się w środowisku chemicznym?
Tak — konstrukcja ze stali nierdzewnej i wzmocnionego nylonu zapewnia odporność na korozję i chemikalia (w granicach specyfikacji materiałów).
