Blokady EZ Panel Lock
LOTO bez klamer – wiele kłódek na szynie EZ Panel Loc
EZ Panel Loc to blokady do bezpieczników 120–277 V współpracujące z szeroką gamą wyłączników. System wykorzystuje samoprzylepną szynę montowaną na drzwiach/ścianie rozdzielnicy, dzięki czemu kłódki i przywieszki trafiają na szynę, a nie na delikatną dźwignię bezpiecznika. Pozwala to zakładać wiele kłódek bez klamer grupowych, poprawia czytelność oznakowania (LOTO znajduje się na zewnątrz skrzynki) i zmniejsza obciążenie mechaniczne aparatu.
Najważniejsze korzyści
- Montaż bez wiercenia — samoprzylepna prowadnica na obudowie rozdzielnicy.
- LOTO bez klamer — wiele kłódek na szynie, prosta praca brygadowa.
- Bezpieczne dla aparatu — brak obciążania dźwigni wyłącznika.
- Wysoka widoczność — blokady i tagi na zewnątrz skrzynki, czytelne dla wszystkich.
Zastosowanie
- Blokowanie bezpieczników/wyłączników 120–277 V w rozdzielnicach i panelach.
- Serwis, UR i przeglądy zgodne z procedurą Lockout/Tagout (LOTO).
Jak używać – montaż EZ Panel Loc
- Otwórz blokadę: włóż i przekręć czarny plastikowy klucz.
- Załóż blokadę na bezpiecznik i zatrzaśnij w pozycji zamkniętej.
- Przyklej szynę samoprzylepną na obudowie skrzynki/szafy.
- Przełóż klucz przez oczko/oczka szyny i załóż kłódkę.
- Dla pracy grupowej: przełóż klucz przez kilka oczek szyny i załóż kłódki wszystkich pracowników.
Porównanie modeli
| Model | Typ mocowania do bezpiecznika | Wysokość | Szerokość korpusu | Głębokość korpusu | Długość kabla | Zastosowanie napięciowe |
|---|---|---|---|---|---|---|
| CBM-020 — klipsowa blokada EZ Panel | klips (szybkie zatrzaśnięcie) | 47,75 mm | 22,86 mm | 18,8 mm | 0,61 m | 120–277 V |
| CBM-021 — dokręcana blokada EZ Panel | śruba (stabilne dociśnięcie) | 65,02 mm | 24,13 mm | 18,8 mm | 0,61 m | 120–277 V |
Prowadnice do mocowania kłódek:
CBM-024 - Prowadnice blokujące blokady EZ Panel Loc 101,60 mm
CBM-026 - Prowadnice blokujące blokady EZ Panel Loc 203,20 mm
Dlaczego szyna samoprzylepna?
- Bez klamer multilockout — wiele kłódek trafia na szynę (na zewnątrz skrzynki).
- Mniej ryzyka uszkodzeń — brak sił działających na delikatną dźwignię MCB.
- Lepsza komunikacja — tagi i kłódki w zasięgu wzroku obsługi.
Cena i dostępność
- E-mail: info@hts-polska.pl
- Telefon: +48 22 619 07 70
Produkty powiązane
- Blokady wyłączników elektrycznych — kategoria
- Kłódki bezpieczeństwa LOTO
- Przywieszki ostrzegawcze (tagi)
FAQ – najczęstsze pytania
➤ Czym różni się CBM-020 od CBM-021?
CBM-020 (klips) montujesz szybkim zatrzaśnięciem; CBM-021 (śruba) daje większą siłę dociśnięcia i stabilizację.
➤ Czy potrzebuję klamer multilockout dla kilku kłódek?
Nie — kłódki mocujesz do szyny samoprzylepnej na zewnątrz skrzynki.
➤ Z jakimi wyłącznikami współpracuje EZ Panel Loc?
Z szeroką gamą wyłączników 120–277 V. W razie wątpliwości prześlij zdjęcie i oznaczenie aparatu — doradzimy.
EZ Panel Loc – blokady bezpieczników 120–277 V
klipsowa blokada EZ Panel na wyłączniku, widok z przodu

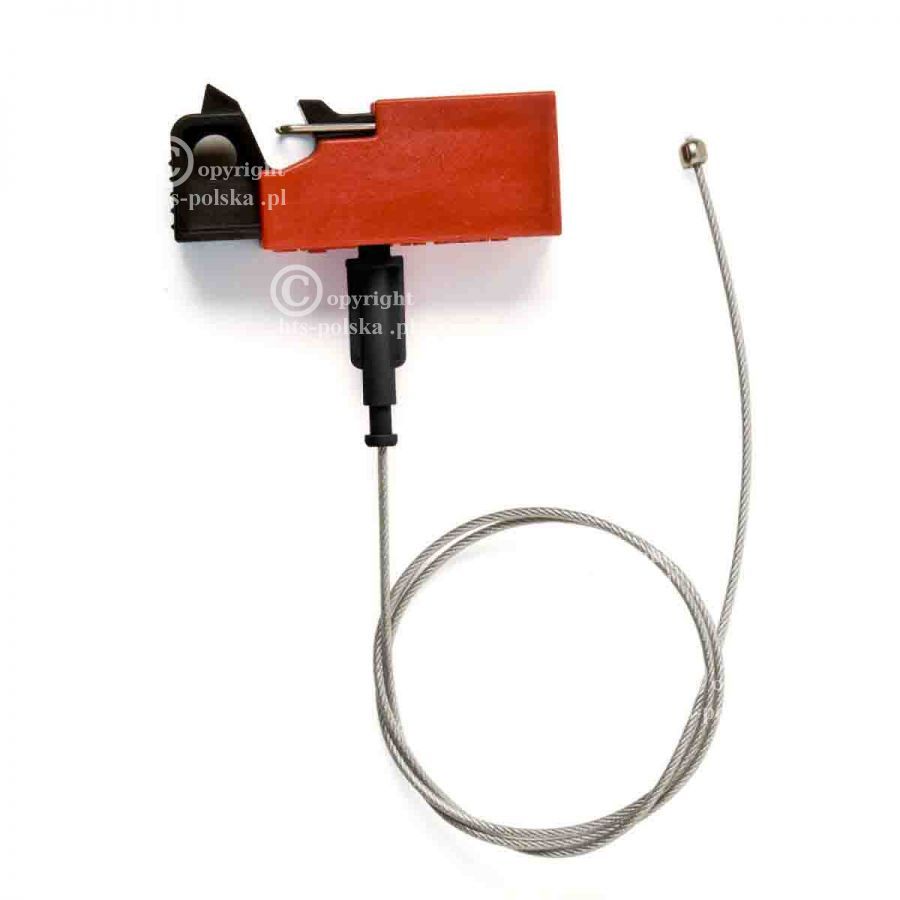

CBM-020 – wymiary korpusu 47,75 × 22,86 × 18,8 mm, kabel 0,61 m

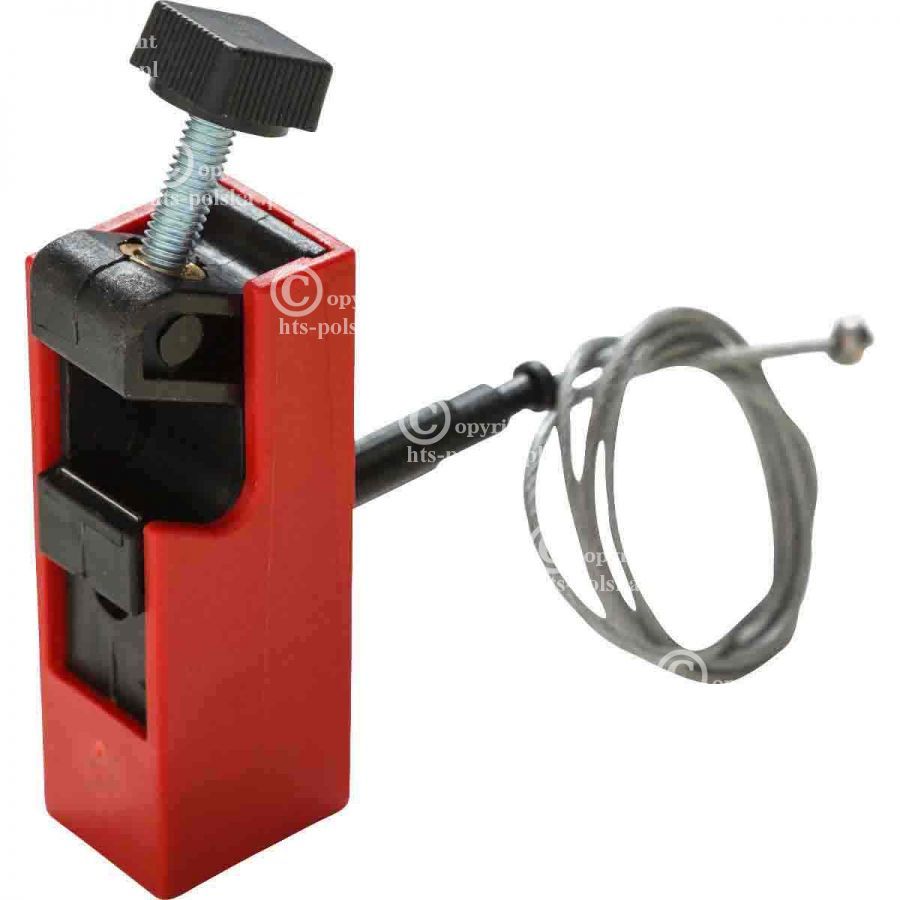

CBM-021 – wymiary korpusu 65,02 × 24,13 × 18,8 mm, kabel 0,61 m

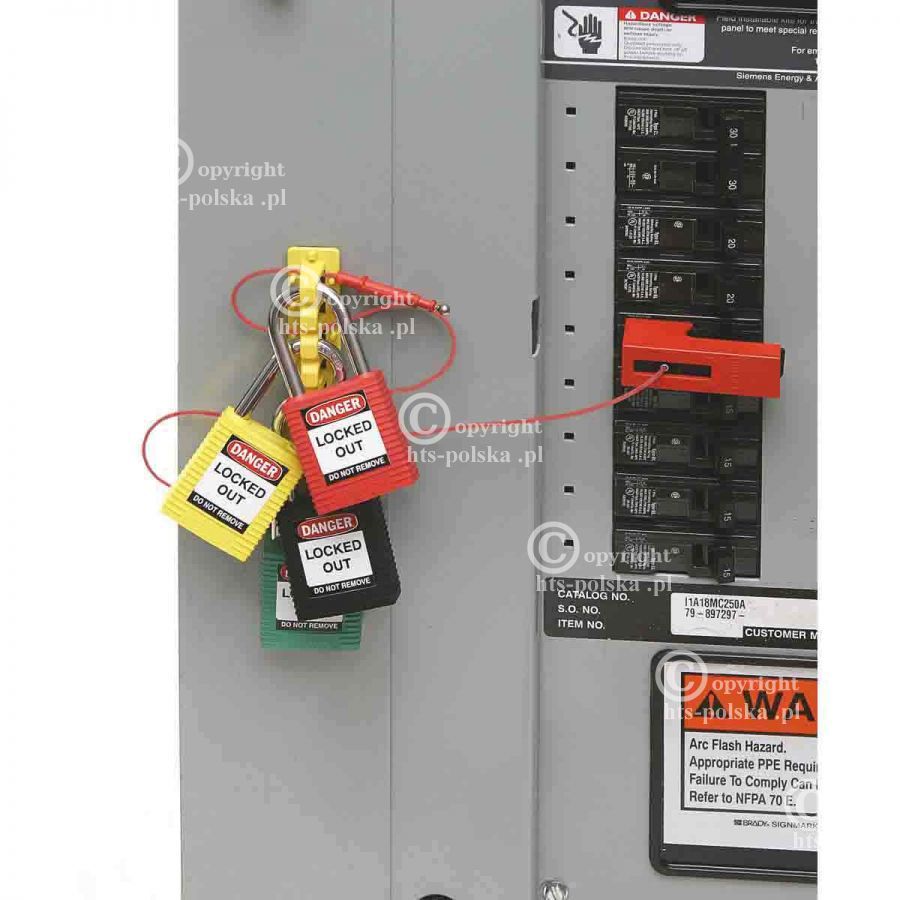

Zbliżenie – szyna samoprzylepna EZ Panel Loc z kilkoma kłódkami

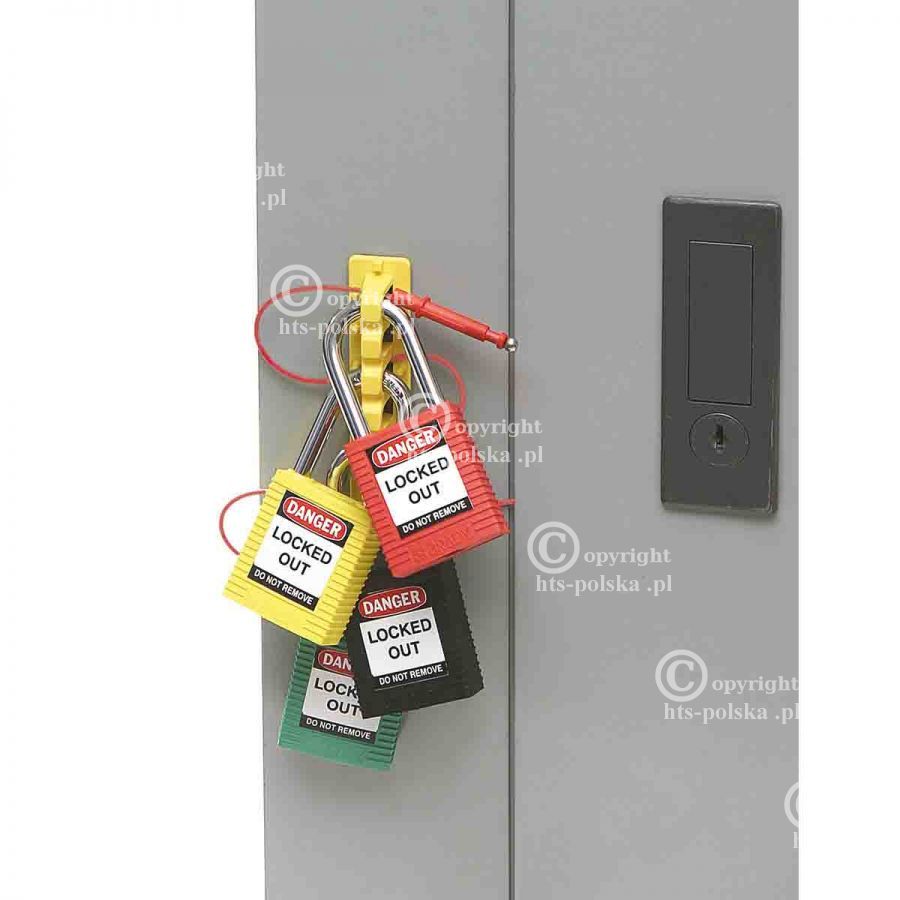

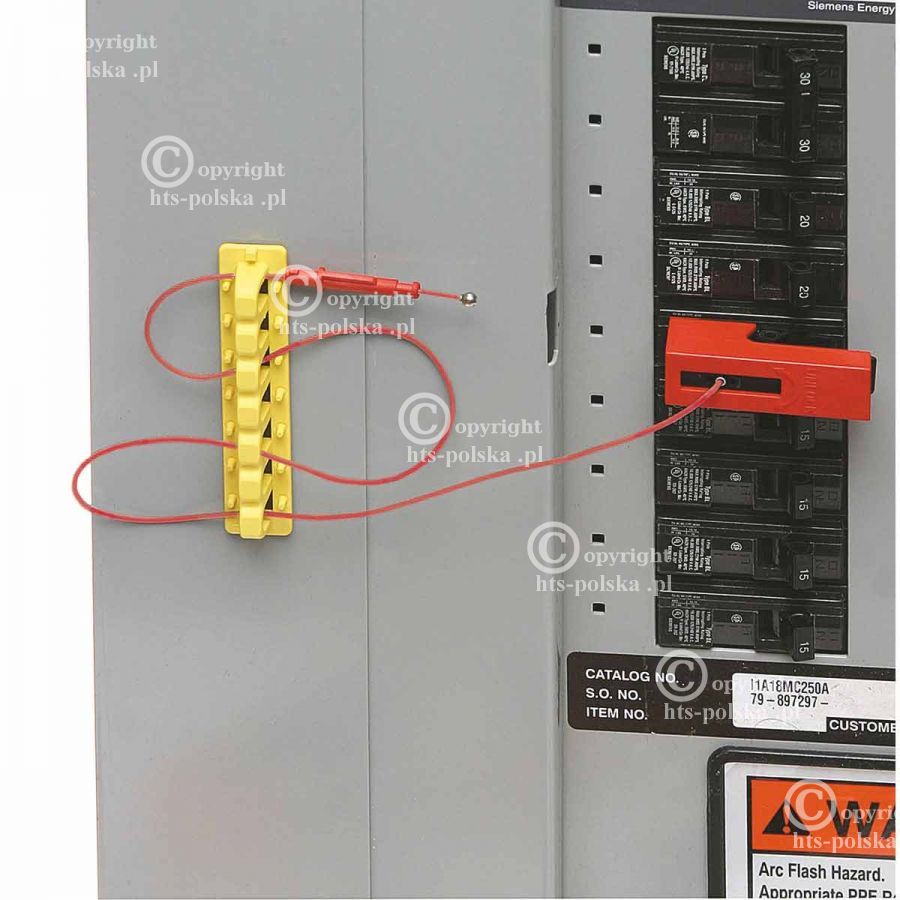

LOTO bez klamer – wiele kłódek na szynie EZ Panel Loc
Detail shot – czarny klucz plastikowy do otwierania blokady EZ

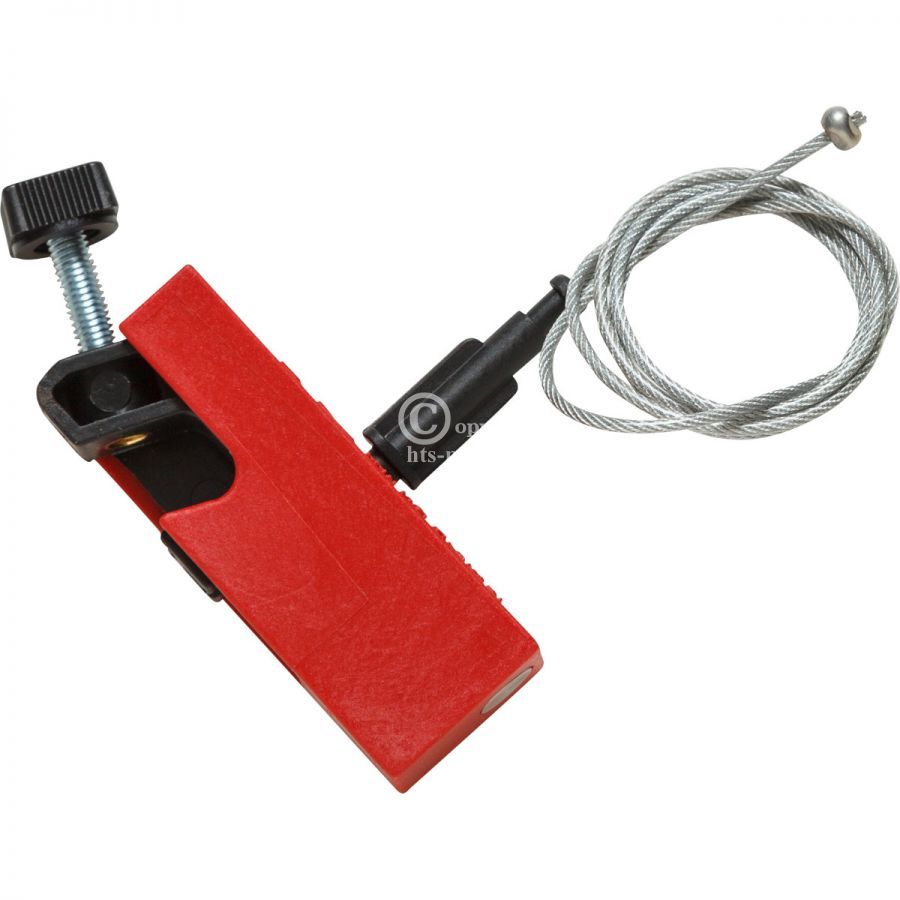

CBM-021 – dokręcana blokada EZ Panel na wyłączniku, widok z boku

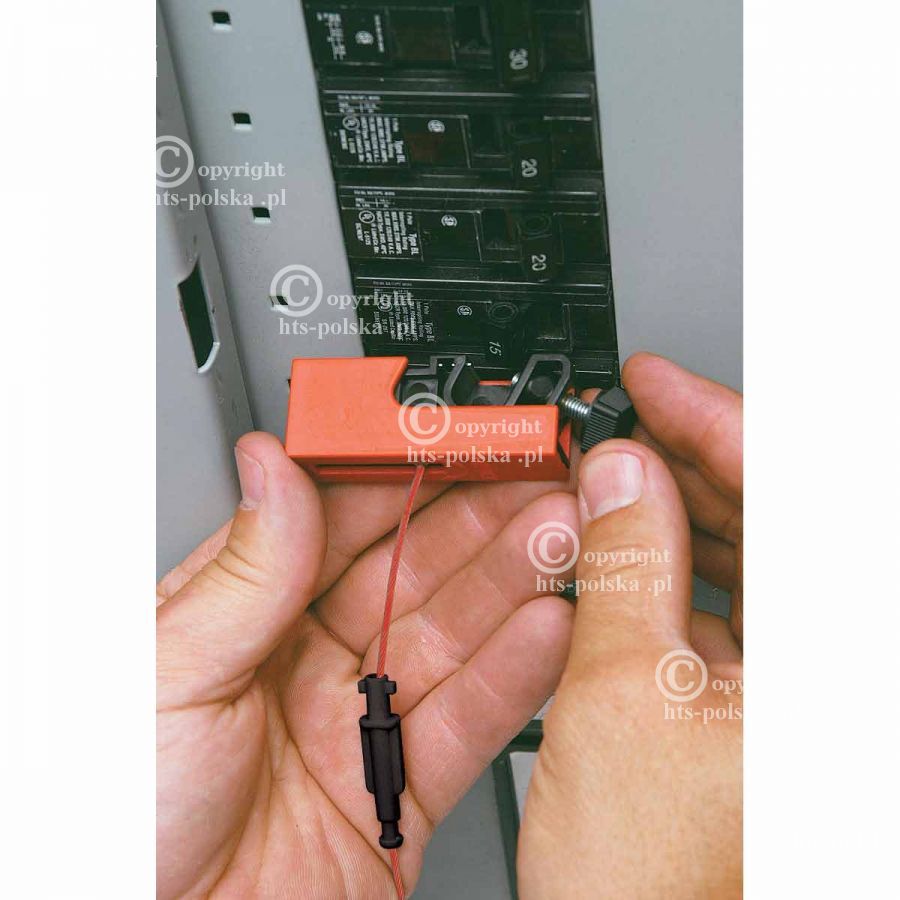

Montaż krok po kroku – dokręcanie CBM-021 śrubą na bezpieczniku

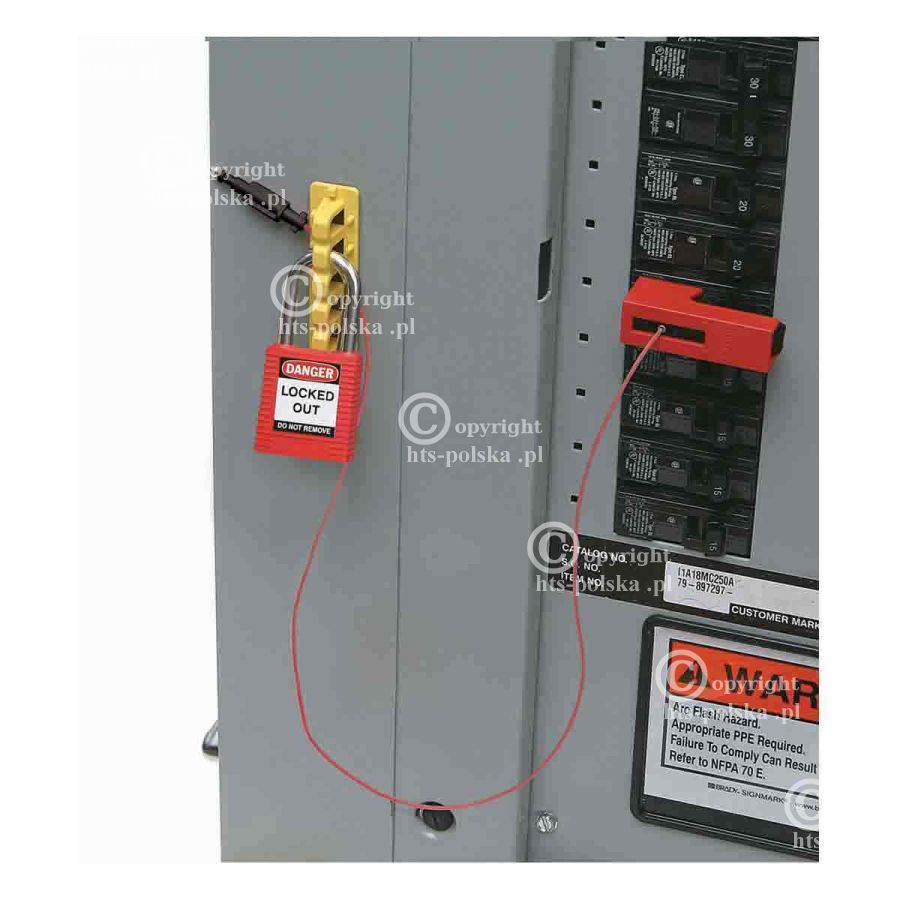

Prowadnica szyny z oczkami – przełożenie klucza i założenie kłódki

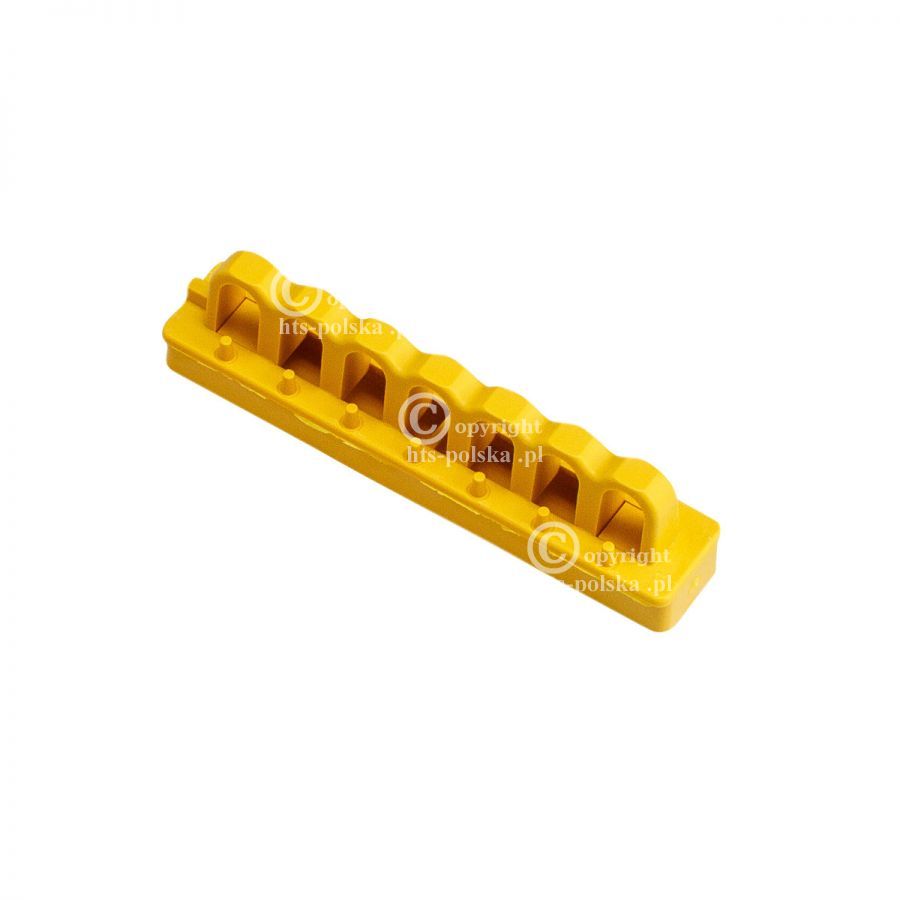

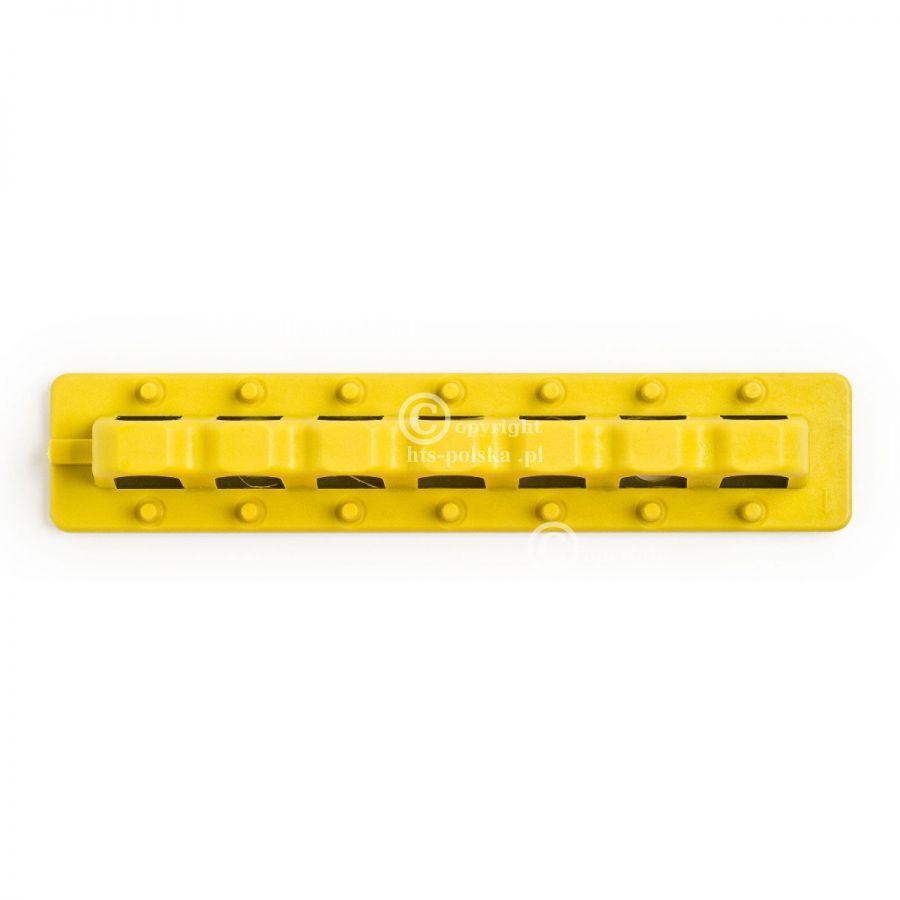

Prowadnica szyny z oczkami

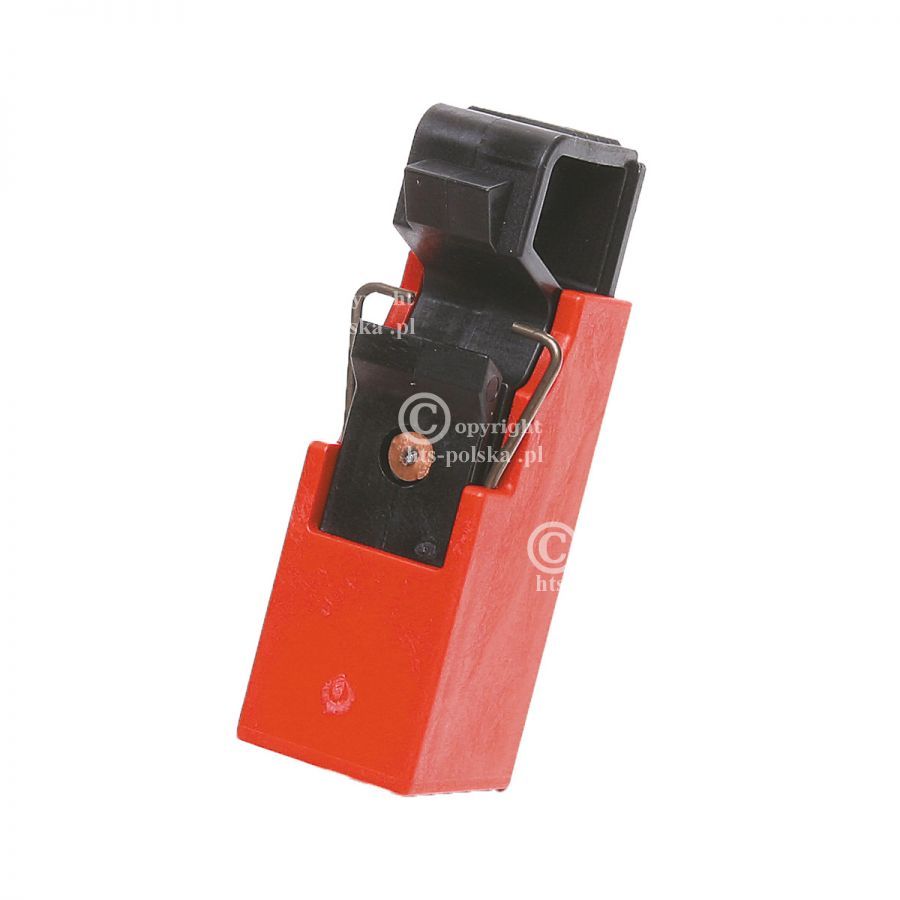

CBM-020 – klipsowa blokada EZ Panel na wyłączniku, widok z boku

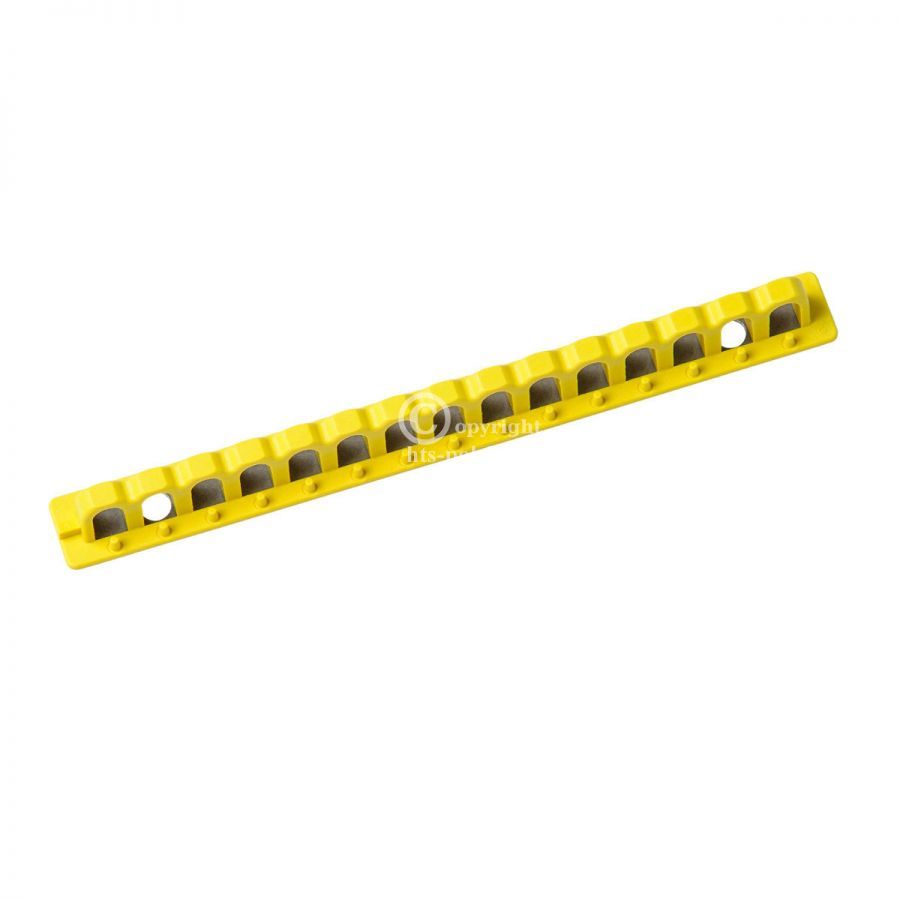

Zbliżenie – szyna samoprzylepna EZ Panel Loc
