Blokady zaworów

Blokady zaworów LOTO (Lockout Tagout) — kulowe, zasuwy, motylkowe

Zabezpiecz zawory przed przypadkowym uruchomieniem podczas serwisu, przeglądów i remontów. Oferujemy blokady do zaworów kulowych (standard, „motylek”, uchwyt T), zasuw z pokrętłem, zaworów motylkowych / przepustnic oraz rozwiązania do zaworów bez rączki — w wariantach dedykowanych i uniwersalnych.

Szybki dobór: wyślij zdjęcie zaworu i podstawowe wymiary (typ zaworu, średnica koła lub szer./grubość dźwigni) — dopasujemy model i przygotujemy ofertę.

Zamów online — blokady zaworów Zapytaj o dobór

Jak szybko dobrać blokadę zaworu

Wybór w 60 sekund — skrócona wersja mobile

Typ zaworu: kulowy / zasuwowy (pokrętło) / motylkowy / bez rączki.
Wymiary: zasuwy — średnica pokrętła; kulowe/motylkowe — szer. i grubość dźwigni oraz odległości montażowe.
Pozycja blokowania: otwarta czy zamknięta (zgodnie z procedurą LOTO).
Warunki pracy: temperatura, środowisko chemiczne, mycie, UV, zapylenie, izolacja termiczna oraz praca zespołowa (multilockout).

Rodzaje i zastosowania

Blokady uniwersalne — modułowe rozwiązania do wielu typów armatury.
Blokady zaworów kulowych — wersje do uchwytu T, „motylka”, hakowe i stałe.
Blokady zasuw (pokrętła) — regulowane, składane i przesuwne do różnych średnic kół.
Blokady motylkowe / przepustnic — szybkie zabezpieczenia dźwigni, dokręcane i łączone z linką.
Blokady do zaworów bez rączki — montowane na trzpieniu lub dedykowane rozwiązania.
Zaślepki rurociągów i zawory butli — fizyczna bariera odcięcia medium.

Najczęstsze zastosowania

Utrzymanie ruchu i serwis instalacji mediów (para, woda, gaz, chemia).
Prace planowe i awaryjne w ramach procedur LOTO.
Zakłady z wieloma typami armatury — dobór zestawu blokad.

Potrzebujesz pomocy? Wyślij zdjęcie zaworu i wymiary — doradzimy rozwiązanie i przygotujemy ofertę.

Sklep — blokady zaworów Formularz doboru

Powiązane produkty

FAQ — blokady zaworów LOTO

Jak dobrać rozmiar blokady do zasuwy z pokrętłem?

Zmierz średnicę pokrętła i wybierz blokadę o odpowiednim zakresie. Dla nietypowych pokręteł polecamy wersje regulowane lub składane.

Czy blokady pasują do zaworów z izolacją termiczną?

Tak — trzeba uwzględnić zwiększoną średnicę izolacji i dostęp. Najpewniej dobrać blokadę po weryfikacji miejsca montażu.

Kiedy wybrać blokadę dedykowaną, a kiedy uniwersalną?

Dedykowana gwarantuje najlepsze dopasowanie, uniwersalna sprawdza się przy wielu podobnych zaworach. Jeśli masz różne typy armatury, warto dobrać kilka uzupełniających się rozwiązań.

Czy mogę zablokować zawór w pozycji otwartej?

W wielu przypadkach tak — zależy od konstrukcji zaworu i procedury LOTO. Podaj typ i wymiary, a sprawdzimy możliwe rozwiązania.

Ile kłódek można zastosować na jednym punkcie odcięcia?

Dla pracy zespołowej stosuje się klamry (multilockout), aby każda osoba miała własną kłódkę i kontrolę nad zdjęciem blokady.

Jak przygotować zdjęcie do szybkiego doboru?

Zrób zdjęcie całego zaworu oraz zbliżenie na rączkę/dźwignię z miarką. Dołącz wymiary: średnica pokrętła lub szer./grubość dźwigni i informację o pozycji blokowania.

Czy mogę zamówić online i jednocześnie skorzystać z doboru?

Tak — zamów online w sklepie, a w razie wątpliwości potwierdzimy wybór po doborze na podstawie zdjęcia.

Blokada uniwersalna zaworów HTSP
Modułowa blokada systemu Lockout Tagout do zabezpieczania zaworów kulowych i motylkowych w jednym systemie. Konstrukcja baza + regulowane ramię pozwala zablokować dźwignię w pozycji OTWARTE/ZAMKNIĘTE, a opcjonalna linka umożliwia dodatkowe punkty blokowania.

Parametry:
Do jakich zaworów: zawory motylkowe (baza UVL-001K/UVL-002K) oraz kulowe (baza + ramię UVL-004K; zestawy UVL-201K / UVL-301K)
Zakres / wymiary: UVL-201K: baza 74×160 mm; max grubość rączki 19 mm; max szerokość 23 mm | UVL-301K: baza 92×164 mm; max grubość 27,94 mm; max szerokość 39 mm | ramię: dł. 193 mm; wys. „nóżek” 175 mm
Materiał / odporność: stal nierdzewna + nylon wzmocniony; odporność mechaniczna/chemiczna/antykorozyjna; temp. pracy -20°C do +120°C
Czy wymaga narzędzi: brak informacji (montaż ręczny na dźwigni/spuście; ramię regulowane)
Kompatybilność z kłódkami: max Ø szekli 7 mm; min prześwit 20 mm (zalecane kłódki dielektryczne)
Zastosowanie: instalacje przemysłowe – także media techniczne, zależnie od procedury odcięcia

Z kłódkami: max Ø szekli 7 mm; min prześwit 20 mm (zalecane kłódki dielektryczne)
Blokada zaworów kulowych Prinzing
Uniwersalna blokada systemu Lockout Tagout do zabezpieczania dźwigni zaworów kulowych. Dwie połówki korpusu obejmują rączkę, a zamknięcie na kłódkę uniemożliwia nieuprawnioną zmianę położenia zaworu.

Parametry:
Do jakich zaworów: zawory kulowe (dźwignia); blokowanie w pozycji zamkniętej (BVL-003K i BVL-004K) oraz w określonym zakresie także w pozycji otwartej (BVL-003K)
Zakres / wymiary: BVL-003K: rury 12,7–63,5 mm (zamknięta), do 45 mm (otwarta)*; BVL-004K: rury 50–200 mm (zamknięta); wymiary korpusu: 134,37×103,38×77,47 mm (BVL-003K) / 305×220×118 mm (BVL-004K)
Materiał / odporność: polipropylen (PP); odporność termiczna −20°C do +80°C
Czy wymaga narzędzi: brak informacji (korpus obejmuje dźwignię)
Kompatybilność z kłódkami: 4 otwory; max Ø pałąka 7 mm; min prześwit 38 mm
Standardowa blokada zaworów kulowych PRO
Standardowa blokada systemu Lockout Tagout do zabezpieczania dźwigni zaworów kulowych. Dostępna w dwóch rozmiarach – dobieranych do średnicy rury i geometrii dźwigni.

Parametry:
Do jakich zaworów: zawory kulowe (dźwignia); blokowanie w pozycji zamkniętej (obie wersje)
Zakres / wymiary: Small: typowo DN 15–65; Large: typowo DN 50–200 (pozycja zamknięta)
Materiał / odporność: polipropylen (PP); odporność termiczna −20°C do +80°C
Kompatybilność z kłódkami: 4 otwory; zalecany pałąk ≤ 7 mm; prześwit ≥ 38 mm
Blokada zaworów kulowych z pokrętłem i "grzybków"
Blokada systemu Lockout Tagout do blokowania zaworów z pokrętłem na instalacjach przemysłowych. Może być również stosowana do zaworów butli gazów technicznych (w tym propanu jako paliwa wózków widłowych) oraz do blokowania „grzybków” bezpieczeństwa w pozycji wciśniętej.

Parametry:
Do jakich zaworów: zawory kulowe z pokrętłem; zawory butli gazów technicznych; wybrane „grzybki” bezpieczeństwa
Zakres / wymiary: otwór na trzon zaworu Ø 31,5 mm; średnica wewnętrzna Ø 88 mm
Materiał / odporność: korpus z wytrzymałego poliestru
Czy wymaga narzędzi: nie (instalacja w kilka sekund)
Kompatybilność z kłódkami: 2 otwory na kłódki; max Ø pałąka 8 mm; min prześwit pałąka 20 mm
Blokada zaworu kulowego z uchwytem T
Innowacyjna blokada systemu Lockout Tagout do bezpiecznego dopasowania do uchwytów typu T na zaworach kulowych. Regulowane prowadnice zapewniają prawidłowe dopasowanie blokady do dźwigni zaworu.

Parametry:
Do jakich zaworów: zawory kulowe z uchwytem typu T
Zakres / wymiary: BVL-061: głębokość 44,40 mm; średnica 107,90 mm; dźwignia 31–40 mm; rury 12,70–25,40 mm (0,5–1") | BVL-062: głębokość 50,80 mm; średnica 158,70 mm; dźwignia 31–57 mm; rury 31,75–50,80 mm (1,25–2")
Materiał / odporność: tworzywo ABS (kolor czerwony)
Zastosowanie: instalacje przemysłowe
Hakowa blokada zaworów kulowych
Model blokady systemu Lockout Tagout do zaworów kulowych, który montuje się na stałe w miejscu użycia. Jednorazowy montaż eliminuje każdorazowy dobór blokady i przyspiesza odcięcie energii podczas prac serwisowych.

Parametry:
Do jakich zaworów: w pełni zamknięte zawory kulowe (obrót 90°)
Zakres / wymiary: 2 rozmiary: BVL-022 do rurociągów 12–51 mm oraz BVL-023 do rurociągów 63–102 mm
Materiał / odporność: trwałe materiały; odporność temperaturowa -40°C do +90°C
Czy wymaga narzędzi: tak — jednorazowy montaż stały (w miejscu użycia)
Standardowa blokada zaworów z pokrętłem PRO
Blokada systemu Lockout Tagout do zabezpieczania zaworów zasuwowych z pokrętłem w kilku rozmiarach. Zakres obejmuje pokrętła od 25 do 330 mm, a funkcja „wybicia” umożliwia zdjęcie środka blokady i montaż na zaworach z unoszonym trzpieniem.

Parametry:
Do jakich zaworów: zawory zasuwowe / zawory z pokrętłem (także z unoszonym trzpieniem dzięki funkcji „wybicia”)
Zakres / wymiary: średnica pokrętła 25–330 mm (warianty: 25–64 / 64–127 / 127–165 / 165–254 / 254–330 mm)
Materiał / odporność: tworzywo polipropylenowe (PP), odporne na warunki przemysłowe, pękanie i ścieranie; odporność termiczna wg sekcji „Parametry”: -20°C do +80°C
Czy wymaga narzędzi: montaż ręczny; możliwość wybicia środka blokady
Kompatybilność z kłódkami: max Ø szekli kłódki 9,53 mm; minimalny prześwit szekli 9,53 mm
Regulowana blokada zaworów z pokrętłem PRO
Regulowana blokada systemu Lockout Tagout do blokowania zaworów z pokrętłem / kołem. Model GVA-001K unieruchamia pokrętło i pomaga zabezpieczyć odcięcie medium podczas prac serwisowych zgodnie z procedurą LOTO.

Parametry:
Do jakich zaworów: zawory zasuwowe / grzybkowe z kołem (pokrętłem), Ø 25,40–165,10 mm
Zakres / wymiary: szer. z elementami bocznymi: 209 mm; szer. po złożeniu: 130 mm; głębokość: 54,10 mm; średnica wewnętrzna: 169,67 mm
Materiał / odporność: polipropylen (PP); zakres temperatur -40°C do +80°C
Czy wymaga narzędzi: montaż ręczny; regulacja dopasowania do średnicy koła
Kompatybilność z kłódkami: otwór na kłódkę; max Ø pałąka 9,40 mm; min prześwit 19,05 mm
Zastosowanie: zabezpieczenie mechaniczne zaworu (LOTO) – blokada nie ma kontaktu roboczego z medium
Składana blokada zaworów zasuwowych
Blokada systemu Lockout Tagout do blokowania zaworów zasuwowych z pokrętłem. Opatentowany mechanizm składania ułatwia zakładanie, przechowywanie i przenoszenie, a 3 rozmiary pozwalają dopasować blokadę do wielu średnic kół zaworów.

Parametry:
Do jakich zaworów: zawory zasuwowe z pokrętłem (kołem)
Zakres / wymiary: 3 rozmiary: 3–7" (50,80–177,80 mm) / 7–13" (177,80–330,20 mm) / 13–18" (330,20–457,20 mm)
Materiał / odporność: tworzywo; temp. -40°C do +100°C; odporność na oleje (smarowy/hydrauliczny/silnikowy), ropę i wodę
Blokada zaworów z pokrętłem Premium
Blokada systemu Lockout Tagout, która otacza cały zawór, dzięki czemu nie może on zostać otwarty ani zamknięty przez osoby nieupoważnione. Wybijany środek umożliwia stosowanie blokady także do zaworów z unoszonym trzpieniem, a konstrukcja ułatwia montaż w ciasnych przestrzeniach.

Parametry:
Do jakich zaworów: zawory z pokrętłem (kołem), także z unoszonym trzpieniem
Zakres / wymiary: średnica pokrętła 27–351 mm (5 rozmiarów: 2,71–8,12 / 5,41–13,54 / 10,83–17,60 / 16,24–27,07 / 21,66–35,19 cm)
Materiał / odporność: tworzywo termoplastyczne Xenoy; temp. -47°C do +177°C; odporna na chemikalia; nieprzewodząca

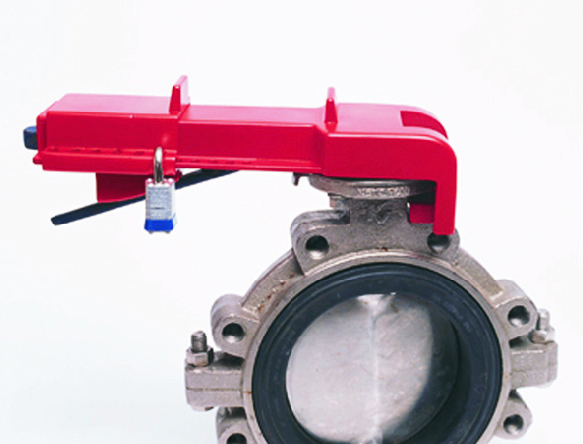

Blokada zaworów motylkowych zasuw i przepustnic PRO
Blokada systemu Lockout Tagout do skutecznego zabezpieczania zaworów motylkowych (a także zasuw i przepustnic). Wykonana z mocnego, nieprzewodzącego polipropylenu, odpornego na uszkodzenia mechaniczne, czynniki chemiczne oraz gwałtowne zmiany temperatur.

Parametry:
Do jakich zaworów: zawory motylkowe; zasuwy; przepustnice
Zakres / wymiary: wys. 100 mm; dł. 300 mm; szer. 100 mm
Materiał / odporność: poliamid, nieprzewodzący; odporność chemiczna i mechaniczna; temp. -40°C do +180°C
Blokada pociąganego uchwytu zaworu motylkowego
Blokada systemu Lockout Tagout do zabezpieczania uchwytu zaworu w dowolnej pozycji – od całkowicie zamkniętego do częściowo lub całkowicie otwartego. Stosowana m.in. w przemyśle spożywczym, produkcji napojów, wodociągach, chemii i farmacji.

Parametry:
Do jakich zaworów: zawory motylkowe / przepustnice z uchwytem 0,5"–8" (12,70–203,80 mm)
Zakres / wymiary: 53,80 × 217,50 × 97,10 mm (wys. × szer. × gł.)
Materiał / odporność: nieprzewodzące tworzywo ABS (czerwone), odporne na substancje chemiczne i rozpuszczalniki; temp. -40°C do +100°C
Kłódki: 4 otwory; max Ø pałąka 7,92 mm
Dodatkowo: max grubość rączki 19 mm; max szerokość rączki 50,8 mm; długość dźwigni 12,70–203,20 mm
Dokręcana blokada zaworów motylkowych
Model blokady systemu Lockout Tagout do zabezpieczania zaworów motylkowych w pozycji zamkniętej. Blokadę montuje się na rączce zaworu za pomocą dokręcanego zacisku, aby uniemożliwić naciśnięcie i przekręcenie rączki.

Parametry:
Do jakich zaworów: zawory motylkowe (pozycja zamknięta)
Zakres / wymiary: BVL-041: grubość uchwytu 3,2–63,5 mm; 85,60×141,48×25,40 mm | BVL-042: grubość uchwytu 50,8–102 mm; 95,25×179,58×25,40 mm
Materiał / odporność: nylon odporny na olej smarowy/hydrauliczny/silnikowy, ropę i wodę; temp. -25°C do +60°C
Kompatybilność z kłódkami: 4 otwory; max Ø pałąka 7,14 mm
Blokada zaworów motylkowych łączona
Model blokady systemu Lockout Tagout do zaworów motylkowych z naciskaną rączką – blokuje możliwość wciśnięcia dźwigni. Konstrukcja łączona (blokada zaworu + regulowana blokada linkowa) pozwala dopasować rozwiązanie do różnych rozmiarów przepustnic, zasuw i zaworów oraz blokować je w różnych pozycjach.

Parametry:
Do jakich zaworów: zawory motylkowe z naciskaną rączką; dodatkowo różne przepustnice, zasuwy i zawory (blokowanie w różnych pozycjach)
Zakres / wymiary: max szerokość rączki zaworu 43,7 mm; wysokość 33,5 mm (pozycja zamknięta) / 45,7 mm (pozycja otwarta)
Materiał / odporność: Zenex (trwały i lekki, odporny na chemikalia i trudne warunki przemysłowe)
Blokada zaworu ze zdejmowaną raczką - blokada zaworów gazowych
Blokada systemu Lockout Tagout do zabezpieczenia trzpienia zaworu (po zdjęciu rączki). Dostępna w czterech rozmiarach i przeznaczona do zaworów o średnicy od 25 do 203 mm.

Parametry:
Do jakich zaworów: zawory czopowe / trzpieniowe (blokowanie trzpienia po zdjęciu rączki)
Zakres / wymiary: średnica zaworów 25–203 mm (4 rozmiary produktu)
Materiał / odporność: polipropylen; temp. pracy -20°C do +80°C
Czy wymaga narzędzi: montaż podstawy na stałe do trzpienia za pomocą opaski samozaciskowej (pozostała część nakładana doraźnie)
Kompatybilność z kłódkami: 1 kłódka (brak danych o max Ø pałąka w opisie)
Zastosowanie: brak rozróżnienia LPG/gazy techniczne w opisie (dobór zależny od typu zaworu)
Blokada zaworów bez rączki/ ze zdejmowanym uchwytem
Innowacyjna blokada Lockout Tagout do zabezpieczania szerokiej gamy zaworów bez rączki/uchwytu lub z rączką zdejmowaną. Montaż na trzpieniu zaworu z wykorzystaniem linki i zamykanej pokrywy, która utrudnia manipulację mechanizmem.

Parametry:
Do jakich zaworów: zawory bez rączki/uchwytu oraz z rączką zdejmowaną (montaż na trzpieniu)
Zakres / wymiary: 76,71 mm (szer.) × 91,80 mm (wys.) × 56,90 mm (śred.) × 125,98 mm (gł.); pasuje do rur 9,53–609,60 mm; linka stalowa w osłonie 0,91 m
Materiał / odporność: nylon wypełniony włóknem szklanym + stal powlekana PVC; temp. -20°C do +120°C
Blokada do zaślepek rurociągów
Blokada systemu Lockout Tagout do zabezpieczania zaślepek/kołnierzy rurociągów podczas prac serwisowych. Tworzy fizyczną barierę i utrudnia manipulację śrubami kołnierza w trakcie postoju lub remontu instalacji.

Parametry:
Do jakich elementów: zaślepki rurociągów / kołnierze
Zakres / wymiary: średnice rur 13,2–1219,2 mm
Materiał / odporność: stal nierdzewna 304 + pręty z odlewanego aluminium; temp. -40°C do +90°C
Czy wymaga narzędzi: brak informacji (montaż na śrubach kołnierza/zaślepki)
Kompatybilność z kłódkami: do 4 kłódek; max Ø pałąka 7 mm; min prześwit 19,05 mm
Zastosowanie: instalacje przemysłowe
Blokada zaworów kulowych PREMIUM
Blokada Lockout Tagout do półobrotowych zaworów kulowych – pasuje do szerokiej gamy zaworów (od 1/4" do 4"), także na rurach zaizolowanych i prowadzonych blisko siebie. Szybko unieruchamia zawór w zadanej pozycji i blokuje go kłódką.

Parametry:
Do jakich zaworów: półobrotowe zawory kulowe (ćwierćobrotowe), 1/4"–4"
Zakres / wymiary: 30 × 58 × 132 mm
Materiał / odporność: konstrukcja stalowo-aluminiowa odporna na korozję; odporność termiczna do 538°C
Kompatybilność z kłódkami: 1 otwór na kłódkę
