Blokada wyłączników WIS z przełącznikiem o szerokości maks. 38 mm
Wymiary CBL-002
CBL-002 to bardzo uniwersalna blokada wyłączników do zabezpieczania szerokiej gamy MCB – jedno- i wielobiegunowych z wyzwalaczem wewnętrznym. Wykonana z polipropylenu oraz nylonu wzmacnianego włóknem szklanym, pracuje w zakresie −20 °C do +80 °C. Montaż bez narzędzi: zaciśnij pokrętłem ręcznym na dźwigni, nałóż pokrywkę i zabezpiecz kłódką LOTO – pokrętło nie poluzuje się w trakcie prac.
Najważniejsze korzyści
- Uniwersalność — jeden typ do wielu serii MCB (1- i wielobiegunowych); maks. szerokość przełącznika 38 mm.
- Szybki montaż — zacisk pokrętłem ręcznym + pokrywka; bez śrubokręta.
- Wytrzymałość — tworzywa PP + nylon z włóknem szklanym; praca w −20 °C do +80 °C.
- Bezpieczeństwo LOTO — współpraca z kłódkami (szekla ≤ 7 mm, prześwit ≥ 20 mm).
Zastosowanie
- Blokowanie wyłączników miniaturowych (MCB) w instalacjach 480/600 V podczas serwisu, przeglądów i UR.
- Praca indywidualna i zespołowa w zgodzie z procedurą Lockout/Tagout.
- Uzupełnienie o kłódki bezpieczeństwa oraz tagi ostrzegawcze.
Parametry techniczne
| Model | Materiał | Zakres temp. | Wymiary (wys. × szer. × gł.) | Zakres napięć | Max szerokość przełącznika | Kłódka (szekla / prześwit) | Kolor |
|---|---|---|---|---|---|---|---|
| CBL-002 | Polipropylen + nylon wzmacniany włóknem szklanym | −20 °C do +80 °C | 40,30 mm × 82,60 mm × 55,20 mm | 480/600 V | 38 mm | ≤ 7 mm / ≥ 20 mm | czerwony |
Jak zamontować (krok po kroku)
- Ustaw dźwignię wyłącznika w pozycji OFF.

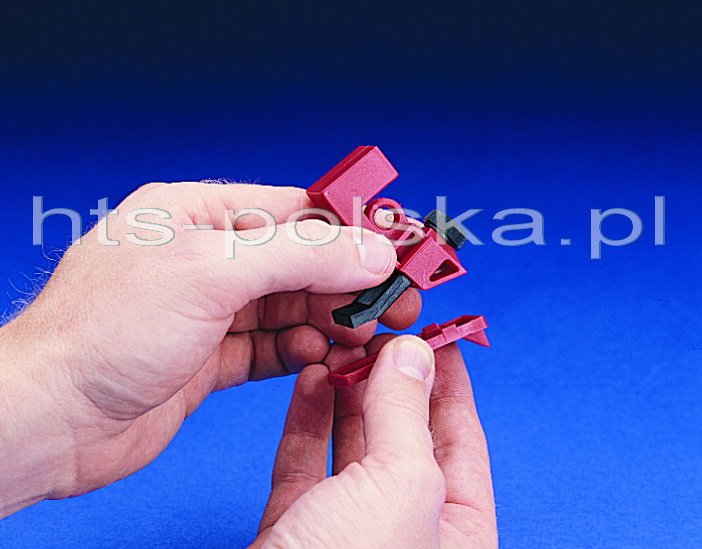

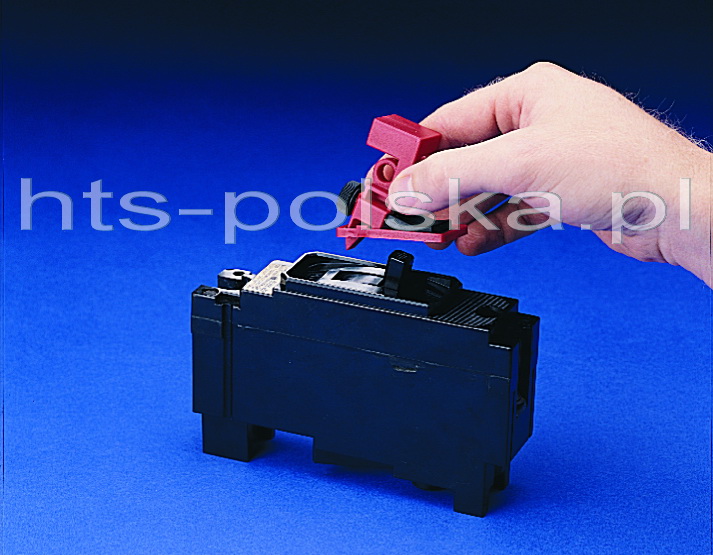

- Załóż CBL-002 na dźwignię i dociśnij pokrętłem, aż blokada pewnie przylega.
- Nałóż pokrywkę na pokrętło i przeprowadź pałąk kłódki przez otwór.

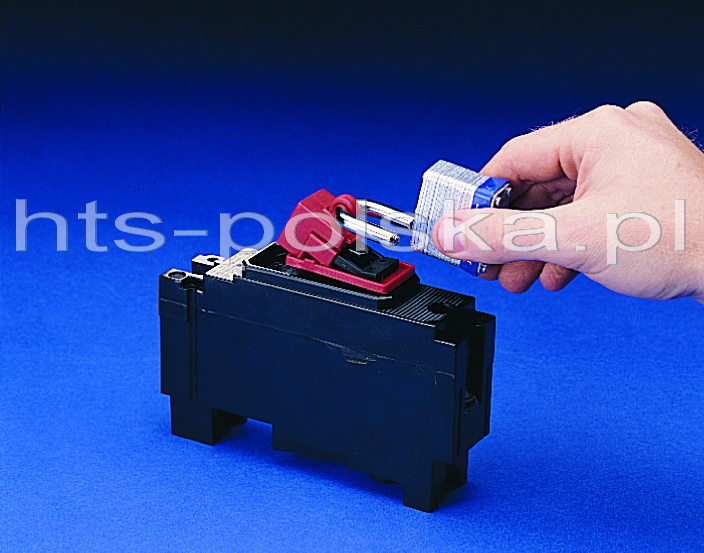

- Załóż kłódkę LOTO oraz tag ostrzegawczy.
- Zweryfikuj brak możliwości ponownego załączenia obwodu.
Cena i dostępność
- E-mail: info@hts-polska.pl
- Telefon: +48 22 619 07 70
Produkty powiązane
- Blokady wyłączników elektrycznych — kategoria
- Kłódki bezpieczeństwa LOTO
- Przywieszki ostrzegawcze (tagi)
- Blokada wyłączników WIS mała
- Blokada wyłączników WIS duża
FAQ – najczęstsze pytania
➤ Czy CBL-002 pasuje do wszystkich wyłączników miniaturowych?
Model jest bardzo uniwersalny (1- i wielobiegunowe). Dla dźwigni szerszych niż 38 mm skontaktuj się z nami — doradzimy alternatywy.
➤ Czy potrzebne są narzędzia do montażu?
Nie. Blokadę zaciska się pokrętłem, a następnie zabezpiecza pokrywką i kłódką.
➤ Jaką kłódkę wybrać?
Stosuj kłódki LOTO z pałąkiem ≤ 7 mm i prześwitem ≥ 20 mm dla pewnego zamknięcia.
Zobacz filmową instrukcję montażu tego typu blokady lockout:

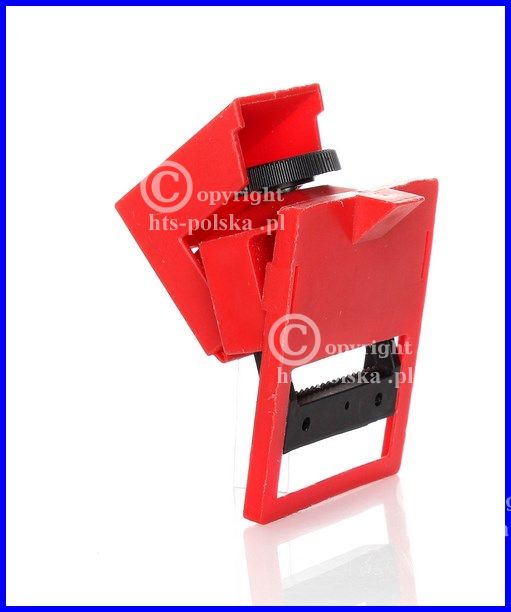

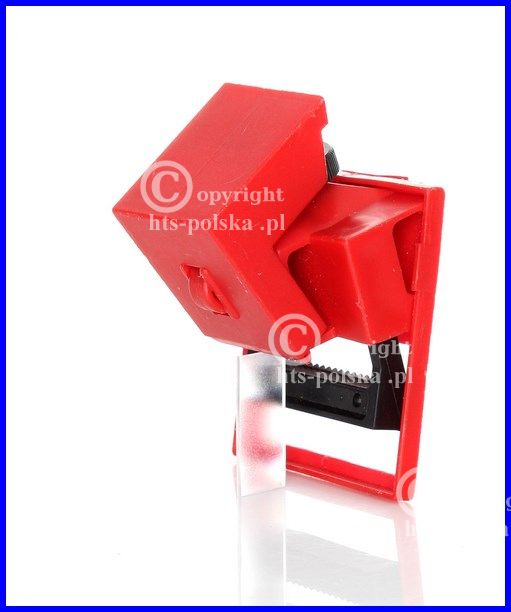

Widok boczny CBL-002 – korpus z polipropylenu i nylonu z włóknem szklanym
Blokada wyłączników WIS

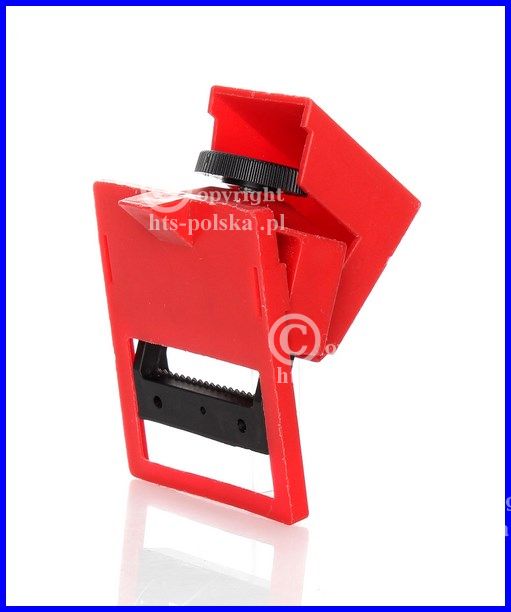

CBL-002 – maksymalna szerokość przełącznika 38 mm
Materiał odporny termicznie – praca w zakresie −20°C do +80°C

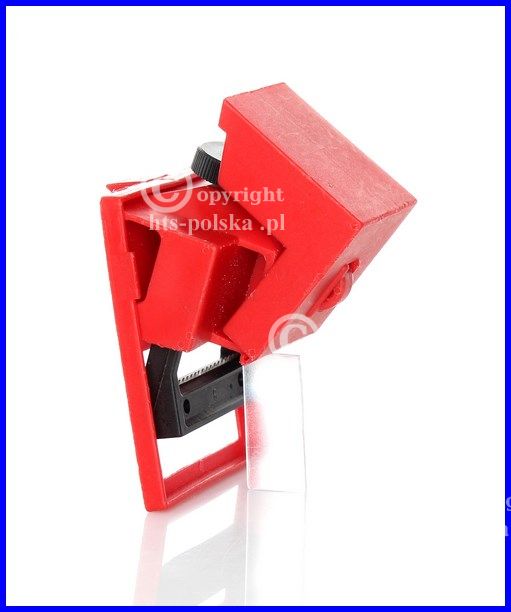

CBL-002 – uniwersalna blokada wyłączników

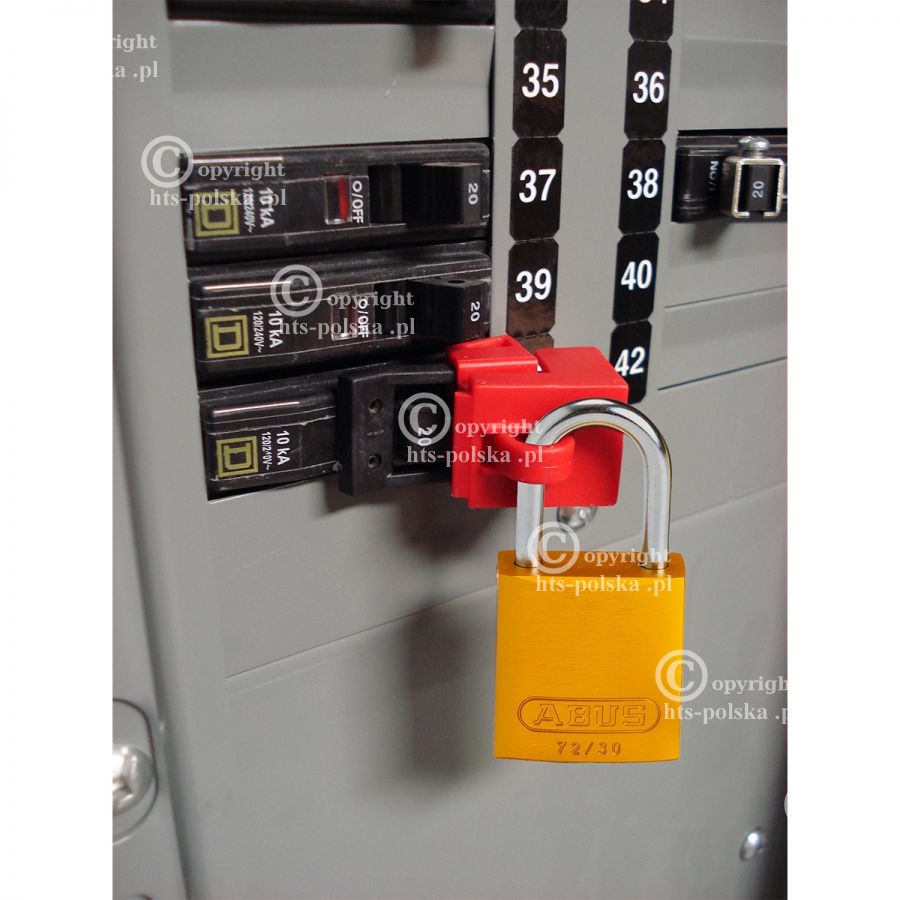

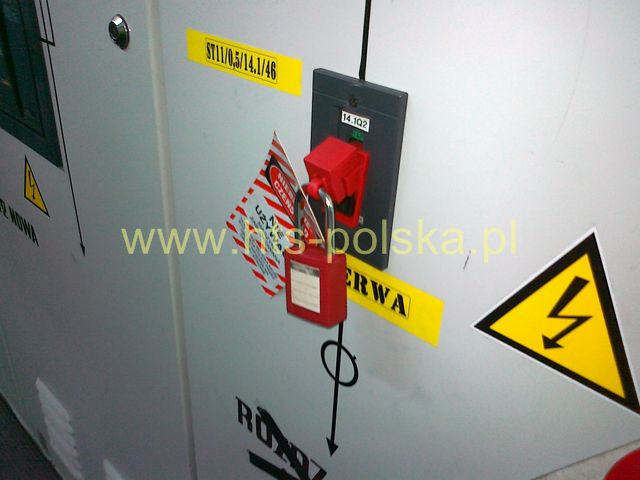

CBL-002 z kłódką LOTO – ochrona przed przypadkowym załączeniem
