Powiększona blokada wyłączników WIS

LOCKOUT TAGOUT (LOTO) » Blokady wyłączników elektrycznych » Powiększona blokada wyłączników WIS
  • CBL-003 – blokada dużych wyłączników tablicowych
    CBL-003 – blokada dużych wyłączników tablicowych

CBL-003 – urządzenie do zabezpieczania dużych wyłączników tablicowych w instalacjach 480/600 V. Przystosowana do aparatów o szerokości do 63,5 mm i grubości do 22,2 mm, zapewnia skuteczne unieruchomienie dźwigni podczas przeglądów, remontów i prac UR zgodnie z procedurą Lockout/Tagout (LOTO).

Najważniejsze korzyści

  • Bezpieczeństwo — blokuje możliwość przypadkowego lub nieuprawnionego załączenia obwodu.
  • Dopasowanie do dużych aparatów — dla wyłączników o szerokości do 63,5 mm i grubości do 22,2 mm.
  • Wytrzymałość — polipropylen, praca w zakresie −20 °C do +80 °C.
  • LOTO-ready — otwór na kłódkę bezpieczeństwa (szekla ≤ 7 mm, prześwit ≥ 20 mm).

Zastosowanie

  • Blokowanie dużych wyłączników tablicowych w instalacjach 480/600 V.
  • Serwis, przeglądy, utrzymanie ruchu; praca indywidualna i brygadowa (z tagiem i kłódką).
  • Uzupełnienie systemu kłódek LOTO i przywieszek ostrzegawczych.

Parametry techniczne

ModelMateriałZakres temperaturWymiary korpusuZakres napięćMaks. wymiary przełącznikaKłódka (szekla / prześwit)Kolor
CBL-003Polipropylen (PP)−20 °C do +80 °C95,25 mm × 27,94 mm × 12,70 mm480/600 V63,50 mm (szer.) × 22,20 mm (grubość)≤ 7 mm / ≥ 20 mm—

Jak zamontować (krok po kroku)

  1. Ustaw wyłącznik w pozycji OFF.
  2. Załóż CBL-003 zgodnie z profilem dźwigni/obudowy przełącznika.
  3. Upewnij się, że blokada przylega stabilnie i nie ma luzów.
  4. Przeprowadź pałąk kłódki LOTO przez otwór i zamknij; dodaj tag ostrzegawczy.
  5. Zweryfikuj, że ponowne załączenie obwodu jest niemożliwe.

Cena i dostępność

Produkty powiązane

FAQ – najczęstsze pytania

➤ Czy CBL-003 pasuje do wszystkich wyłączników tablicowych?
Model jest przeznaczony do dużych wyłączników w instalacjach 480/600 V, o szerokości do 63,5 mm i grubości do 22,2 mm.

➤ Jaką kłódkę zastosować?
Rekomendowane kłódki LOTO z szeklą ≤ 7 mm i prześwitem ≥ 20 mm, wraz z tagiem ostrzegawczym.

➤ W jakich warunkach środowiskowych pracuje?
Korpus z PP pracuje w zakresie −20 °C do +80 °C.

Zobacz filmową instrukcję montażu tego typu blokady lockout:





  • CBL-003 – odporność termiczna od −20°C do +80°C
    CBL-003 – odporność termiczna od −20°C do +80°C

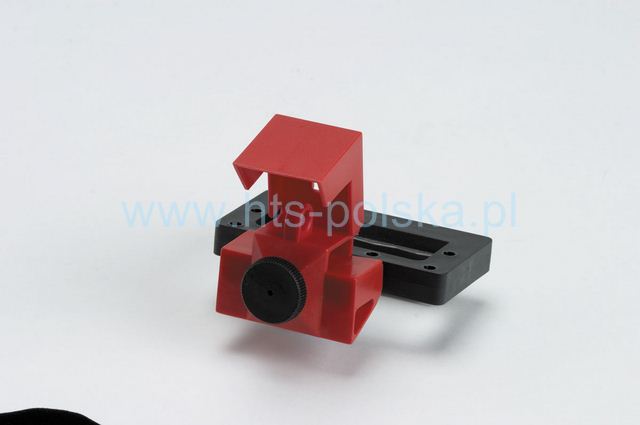

  • CBL-003 – blokada dużych wyłączników tablicowych 480/600 V, packshot
    CBL-003 – blokada dużych wyłączników tablicowych 480/600 V, packshot

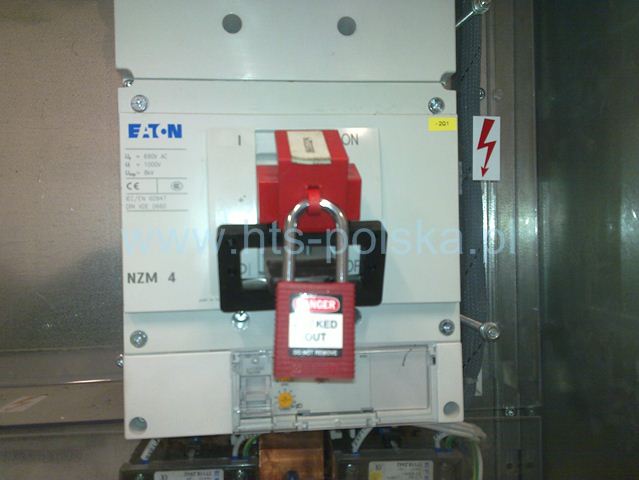

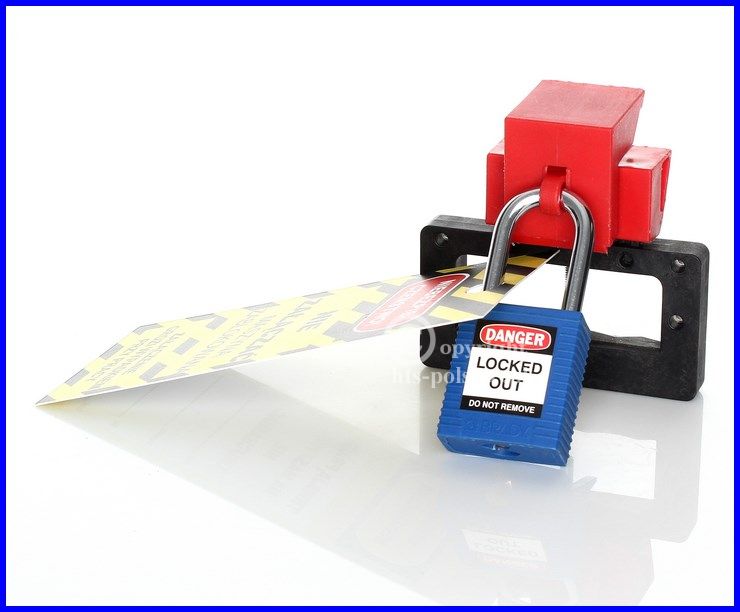

  • CBL-003 z kłódką LOTO – zabezpieczenie przed nieuprawnionym załączeniem
    CBL-003 z kłódką LOTO – zabezpieczenie przed nieuprawnionym załączeniem

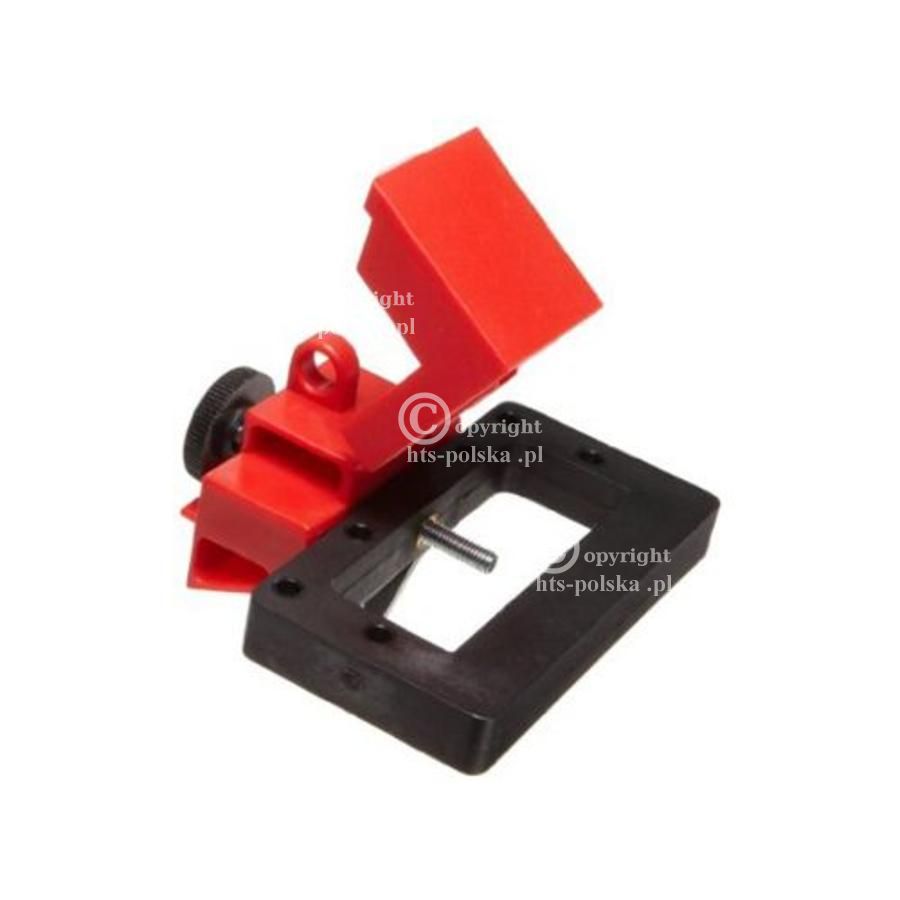

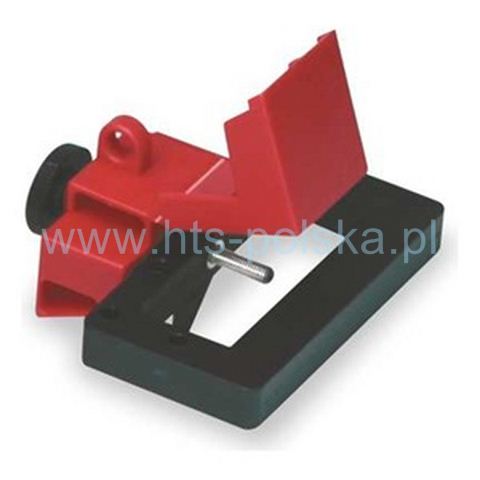

  • Widok boczny CBL-003 – kompaktowy korpus z polipropylenu (PP)
    Widok boczny CBL-003 – kompaktowy korpus z polipropylenu (PP)

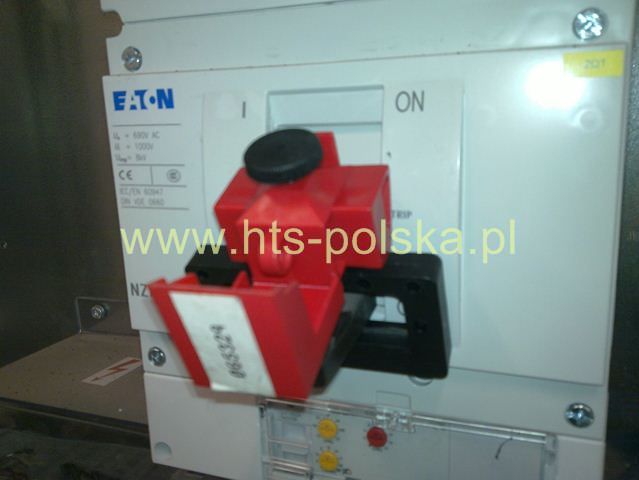

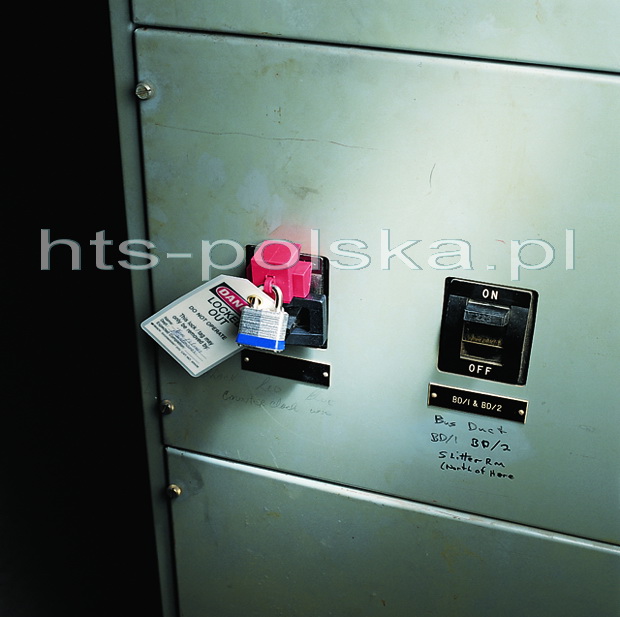

  • CBL-003 zamontowana na wyłączniku tablicowym – blokada pozycji OFF
    CBL-003 zamontowana na wyłączniku tablicowym – blokada pozycji OFF
  • CBL-003 – stabilne unieruchomienie dźwigni wyłącznika tablicowego
    CBL-003 – stabilne unieruchomienie dźwigni wyłącznika tablicowego

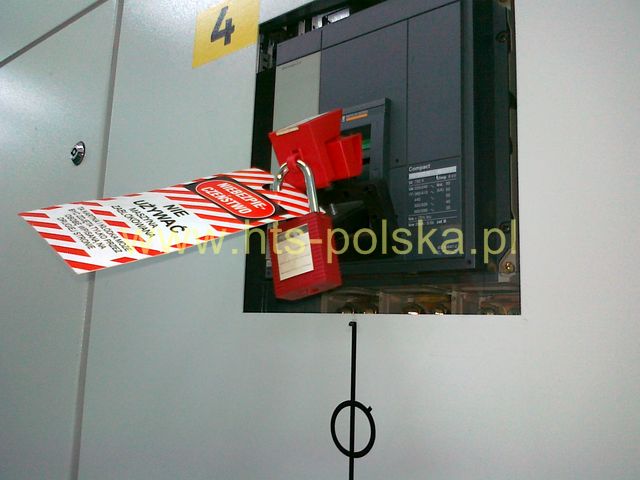

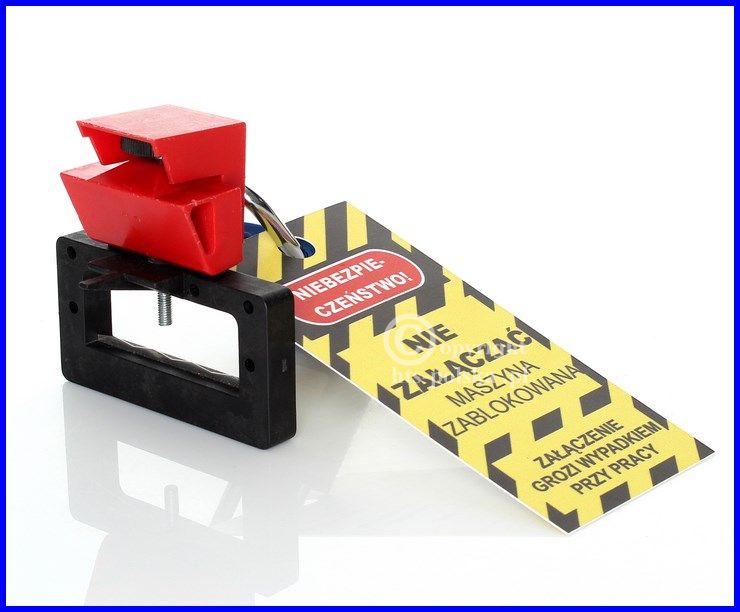

  • CBL-003 z tagiem ostrzegawczym – LOTO w praktyce
    CBL-003 z tagiem ostrzegawczym – LOTO w praktyce
  • Montaż CBL-003 na przełączniku o szerokości do 63,5 mm i grubości do 22,2 mm
    Montaż CBL-003 na przełączniku o szerokości do 63,5 mm i grubości do 22,2 mm

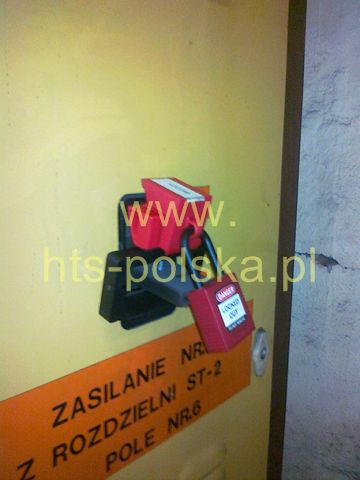

  • CBL-003 w rozdzielnicy – zastosowanie w procedurze Lockout/Tagout
    CBL-003 w rozdzielnicy – zastosowanie w procedurze Lockout/Tagout
  • CBL-003 na dużym wyłączniku tablicowym – przykład instalacji serwisowej
    CBL-003 na dużym wyłączniku tablicowym – przykład instalacji serwisowej
  • Detail shot – prawidłowe pozycjonowanie CBL-003 na dźwigni wyłącznika
    Detail shot – prawidłowe pozycjonowanie CBL-003 na dźwigni wyłącznika
