OZNAKOWANIE RUROCIĄGÓW i ZBIORNIKÓW ZGODNE Z NORMĄ ISO 20560
Oznaczniki rurociągów instalacji przemysłowych
Oznakowanie rurociągów i zbiorników ISO 20560 – kolory, strzałki, napisy i symbole zagrożeń
Oznakowanie rurociągów i zbiorników zgodne z ISO 20560 to jednolity, czytelny system identyfikacji medium w instalacji: kolor + nazwa substancji + kierunek przepływu (oraz – gdy to konieczne – znaki ostrzegawcze i piktogramy GHS/CLP). Dzięki temu pracownicy UR, BHP, wykonawcy zewnętrzni i służby ratunkowe szybciej rozpoznają zawartość rurociągu i ograniczają ryzyko pomyłek.
W HTS-Polska dostarczamy naklejki i tabliczki do oznaczania rurociągów oraz oznaczenia zbiorników dopasowane do realnych warunków przemysłowych (wilgoć, oleje, tłuszcze, zmienne temperatury, strefy mycia). Oferujemy gotowe wzory ISO 20560 i wykonanie pod projekt (np. wersje dwujęzyczne, parametry medium, QR do dokumentacji).
Jeśli szukasz także rozwiązań powiązanych z chemią i bezpieczeństwem, zobacz: etykiety do oznaczeń (GHS/CLP), wsparcie we wdrożeniu GHS/CLP oraz oznaczenia BHP w zakładzie.
Korzyści z oznakowania rurociągów wg ISO 20560
- Wyższe bezpieczeństwo – mniejsze ryzyko błędnej identyfikacji medium i nieplanowanych zdarzeń.
- Mniej kosztownych pomyłek – oznaczenia od razu pokazują, z czym pracujesz.
- Szybszy serwis i UR – łatwiejsza lokalizacja odcinków instalacji, zaworów i punktów odcięcia.
- Spójność w całym zakładzie – jeden standard dla pracowników, firm zewnętrznych i audytów.
- Lepsza gotowość awaryjna – czytelne informacje także w sytuacjach zagrożenia.
Co powinno zawierać oznakowanie ISO 20560?
Minimalny zestaw informacji na znaczniku rurociągu (wg ISO 20560) to:
- Kodowanie kolorystyczne – identyfikacja rodzaju zawartości rurociągu.
- Nazwa substancji / medium – czytelna informacja, co płynie w instalacji.
- Strzałki kierunku przepływu – szybka orientacja dla serwisu i ekip zewnętrznych.
- Znaki ostrzegawcze / symbole GHS – gdy są niezbędne ze względu na zagrożenia i procedury.
Dodatkowo (opcjonalnie) można dodać: wersję językową, ciśnienie, temperaturę, oznaczenia z P&ID, wskazanie źródła/odbioru medium, numer linii oraz kod QR do dokumentacji.

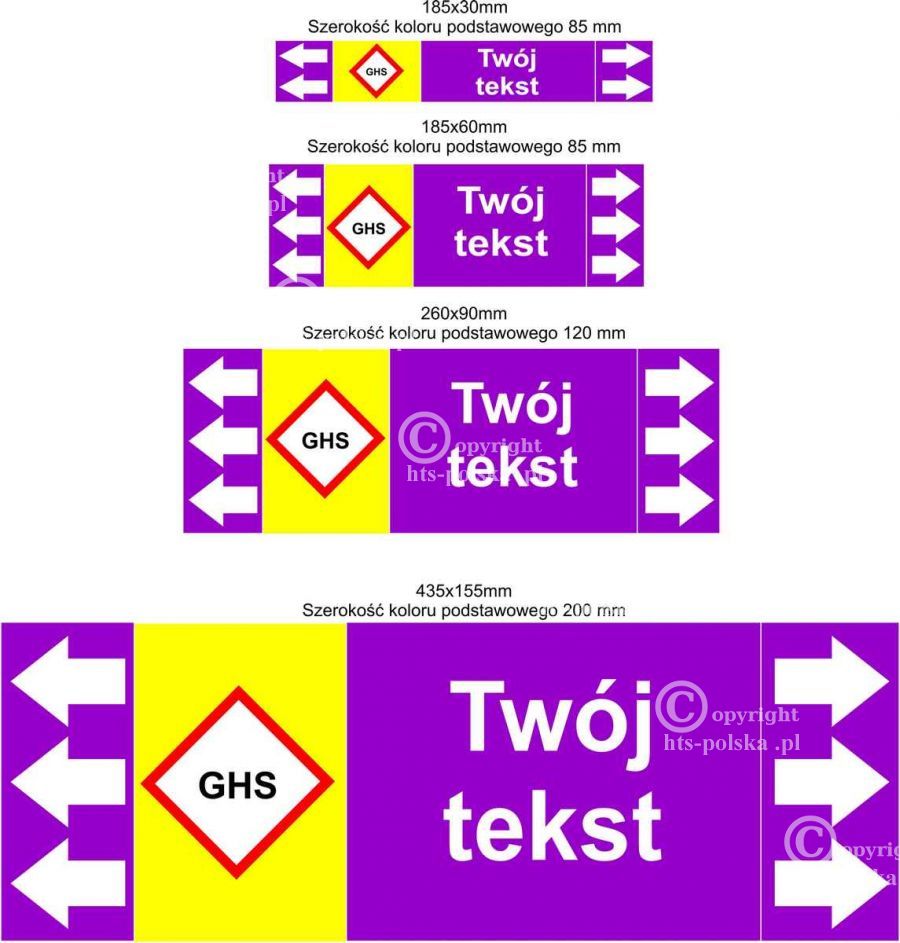

Wymiary oznakowań rurociągów wg ISO 20560
| Średnica zewnętrzna rurociągu | Minimalna szerokość pola podstawowego znacznika |
|---|---|
| do 150 mm | min. 85 mm |
| 150–500 mm | min. 120 mm |
| powyżej 500 mm | min. 200 mm |
Materiały i forma dostawy oznaczeń
- Folie przemysłowe odporne na trudne warunki (wilgoć, oleje i tłuszcze, praca w instalacjach technologicznych).
- Zakres temperatur w zastosowaniach przemysłowych: od ok. -40°C do +90°C (dobór zależnie od podłoża i strefy).
- Samoprzylepne etykiety na arkuszach lub taśmy ciągłe w rolkach – wygodne w dużych wdrożeniach.
- Gotowe wzory ISO 20560 lub oznaczenia pod indywidualny projekt (np. dwujęzyczne, parametry medium, QR).
Zobacz również: naklejki na rurociągi i oznaczenia przemysłowe rurociągów.
FAQ – oznakowanie rurociągów i zbiorników ISO 20560
Czym jest ISO 20560 i co standaryzuje w oznakowaniu rurociągów?
ISO 20560 ujednolica sposób oznaczania rurociągów i zbiorników: wzory graficzne, zasady kodowania kolorystycznego, prezentację nazwy medium, kierunku przepływu oraz – gdy to konieczne – ostrzeżenia i piktogramy.
Jakie dane są wymagane na znaczniku rurociągu wg ISO 20560?
Minimum to: kolor identyfikacji, nazwa medium i strzałka kierunku przepływu. Dodatkowo stosuje się znaki ostrzegawcze i symbole GHS/CLP, jeżeli medium wiąże się z zagrożeniem lub wymagają tego procedury.
Jak dobrać rozmiar oznaczenia do średnicy rurociągu?
ISO 20560 określa minimalne szerokości znaczników: 85 mm (do 150 mm), 120 mm (150–500 mm), oraz 200 mm (powyżej 500 mm). Dla lepszej czytelności w praktyce często dobiera się większy format w strefach o dużej odległości odczytu.
Czy wykonujecie oznaczenia dwujęzyczne i z dodatkowymi danymi (np. QR)?
Tak. Możemy dodać drugi język, parametry medium (ciśnienie/temperatura), oznaczenia z P&ID oraz kod QR prowadzący do dokumentacji lub procedur – to przyspiesza pracę ekip UR i podnosi spójność systemu.
Jakie materiały sprawdzają się w przemyśle i w trudnych warunkach?
Stosujemy trwałe folie przemysłowe dobierane do podłoża i środowiska pracy (wilgoć, oleje, tłuszcze, strefy mycia, zmienne temperatury). Dobór konkretnego materiału i kleju zależy od miejsca montażu – doradzimy optymalne rozwiązanie.
Chcesz wdrożyć oznakowanie ISO 20560 w zakładzie?
Napisz lub zadzwoń – dobierzemy formaty, materiały i przygotujemy zestaw oznaczeń pod Twoją instalację.
Potrzebujesz spójnego systemu oznaczeń?
Uzupełnij wdrożenie o etykiety GHS/CLP i oznaczenia BHP w obszarach produkcji, magazynu i UR.
