Blokady linkowe Lockout Tagout

Uniwersalna blokada linkowa

Blokady linkowe LOTO – uniwersalne blokowanie wielu punktów jedną kłódką

Blokady linkowe Lockout Tagout (LOTO) pozwalają jedną blokadą zabezpieczyć wiele punktów odcięcia (np. zawory, wyłączniki, bezpieczniki, bramki) i zamknąć je jedną kłódką, ograniczając ryzyko przypadkowego uruchomienia lub nieautoryzowanego użycia.

Dobór: najważniejsze są: rodzaj linki (stal/nylon), długość, środowisko pracy (temperatura/chemia) i liczba punktów blokowania.

Szybkie definicje:

Blokada linkowa LOTO – urządzenie z linką (stalową lub nylonową), które „opasuje” element/y i uniemożliwia ich uruchomienie.
Linka stalowa – rozwiązanie do zastosowań mechanicznych; w wersji bez powłoki bywa wybierana przy wyższych temperaturach.
Linka nylonowa (nieprzewodząca) – pomocna, gdy liczy się izolacja elektryczna lub praca w pobliżu elementów pod napięciem (zgodnie z procedurami zakładu).

Jak dobrać blokadę linkową Lockout Tagout

Co blokujesz? zawór/wyłącznik/bezpiecznik/bramkę – i ile punktów naraz.
Rodzaj linki: stalowa w osłonie, stalowa bez powłoki (np. gorące powierzchnie), nylonowa nieprzewodząca.
Długość linki: dobierz do obwodu elementów (często spotykane długości to ok. 1,8 m / 2,44 m / 3 m i więcej – zależnie od modelu).
Warunki pracy: temperatura, wilgoć, chemia, przestrzeń montażowa (ciasne/trudno dostępne miejsca).
LOTO w praktyce: czy potrzebujesz blokady z możliwością założenia wielu kłódek (prace grupowe) lub z wbudowanym zamkiem.

Chcesz szybki dobór? Opisz co blokujesz + podeślij zdjęcie punktów odcięcia i warunków pracy (temperatura/otoczenie), a dobierzemy właściwy model i przygotujemy ofertę.

Sprawdź i zamów online Zapytaj o ofertę / dobór

FAQ – blokady linkowe LOTO

Do czego służą blokady linkowe w systemie LOTO?

Umożliwiają szybkie i uniwersalne blokowanie różnych punktów odcięcia (mechanicznych i elektrycznych) oraz zabezpieczenie wielu elementów jednocześnie jedną kłódką.

Jaka linka: stalowa czy nylonowa (nieprzewodząca)?

Stalowa jest typowym wyborem do zastosowań mechanicznych; nylonowa bywa wybierana, gdy liczy się izolacja elektryczna lub specyfika środowiska pracy. Dobór zależy od procedur i miejsca zastosowania.

Kiedy wybrać linkę stalową bez powłoki?

Gdy blokada pracuje w warunkach, w których powłoka mogłaby się zużywać (np. przy gorących powierzchniach) lub gdy potrzebujesz „czystej” stalowej linki do konkretnego zastosowania.

Jak dobrać długość linki do blokady?

Zmierz orientacyjnie obwód elementów, które chcesz objąć linką (z zapasem na prowadzenie) i dobierz długość do realnego układu punktów odcięcia. Jeśli wyślesz zdjęcie, dobierzemy długość szybciej.

Czy blokady linkowe nadają się do prac grupowych?

Tak – część rozwiązań umożliwia założenie wielu kłódek (albo współpracuje z akcesoriami multilockout), co ułatwia pracę zespołową i kontrolę dostępu zgodnie z LOTO.

Czy jedna blokada linkowa może zablokować kilka urządzeń naraz?

Tak – to jedna z głównych zalet blokad linkowych: jedną blokadą obejmujesz kilka punktów, a następnie zabezpieczasz całość jedną kłódką (zgodnie z procedurą zakładu).

Blokada linkowa regulowana
Regulowana blokada linkowa do szybkiego zabezpieczania wielu punktów odcięcia energii (zawory, przepustnice, zasuwy, wyłączniki). System napinania utrzymuje linkę zawsze odpowiednio naprężoną — wystarczy przeprowadzić linkę przez punkty i zamknąć w korpusie blokady. Dla nietypowych zastosowań dostępne są także inne długości lub linka nylonowa nieprzewodząca.

Parametry:
Linka: stal pleciona w osłonie winylowej; 1,8 m; Ø 4 mm
Kłódki: 4 otwory; max Ø szekli 9,40 mm
Materiał / temp.: korpus z tworzywa termoplastycznego; -46°C do +149°C

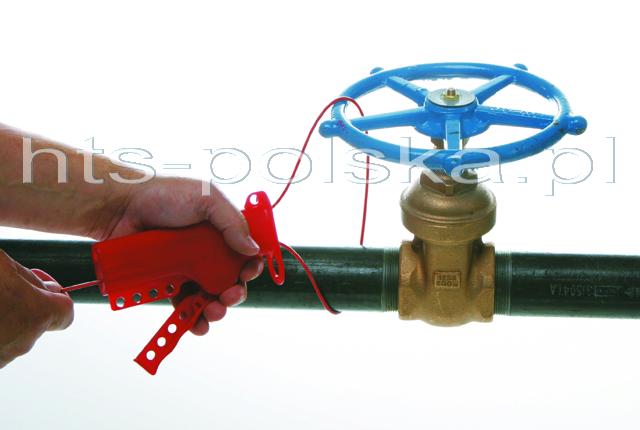

Blokada linkowa ogólnego zastosowania
Uniwersalna blokada linkowa do zaworów, przełączników, bezpieczników i wielu innych punktów odcięcia energii. Jednym urządzeniem zabezpieczysz kilka miejsc naraz, co upraszcza dobór i redukuje koszty wyposażenia. Dostępna z linką stalową w osłonie lub linką nylonową nieprzewodzącą.

Parametry:
Linka: stal w osłonie (Ø 5 mm) lub nylon nieprzewodzący (Ø 3 mm); 2,44 m
Kłódki: 4 otwory
Materiał / temp.: korpus polipropylen; -40°C do +120°C
Blokada linkowa z zamkiem
Blokada linkowa z mechanizmem blokującym linkę — szybka w użyciu i wygodna w pracy serwisowej. Pozwala założyć kilka kłódek bezpośrednio na korpusie, dzięki czemu sprawdza się przy blokadach grupowych. Dostępna w wersji ze stalową linką bez powłoki (na gorące powierzchnie) lub z linką nylonową nieprzewodzącą.

Parametry:
Linka: stal bez osłony Ø 4 mm (1,8 m) lub nylon nieprzewodzący Ø 3 mm (1,8 m)
Kłódki: 5 otworów
Materiał: korpus poliwęglan
Blokada linkowa PRO-LOCK
Kompaktowa i lekka blokada linkowa do szybkiego zabezpieczania zaworów, wyłączników i innych punktów odcięcia energii. Jedno urządzenie zastępuje wiele blokad, co oszczędza miejsce w zestawie LOTO. Dostępne warianty linek (stalowe/nylonowe) ułatwiają dopasowanie do środowiska pracy.

Parametry:
Linka: 1,8 m; Ø 3 mm (standard: stal w osłonie; inne na zamówienie)
Kłódki: 6 otworów; max Ø kabłąka 6,5 mm; min prześwit 20 mm
Temp.: -50°C do +55°C
Mini blokada linkowa
Mini blokada linkowa z wygodnym systemem zwijania — działa jak taśma miernicza, więc świetnie sprawdza się w mobilnych zestawach LOTO. Ułatwia szybkie obejście i zabezpieczenie kilku punktów bez plątania linki. Dostępna z linką stalową w osłonie lub nylonową nieprzewodzącą.

Parametry:
Linka: 2,44 m; Ø 1,78 mm (stal w osłonie lub nylon)
Kłódki: 6 otworów; max Ø szekli 7,87 mm; min prześwit 19,05 mm
Temp.: -40°C do +120°C
Uniwersalna blokada z linką
Modułowa blokada uniwersalna z linką — bardzo elastyczna przy nietypowych elementach armatury i elektryki. Dzięki regulacji długości linki łatwo blokuje pokrętła w różnych odległościach od rurociągu. Jeden moduł linkowy pasuje do małej i dużej bazy blokady.

Parametry:
Linka: 2,44 m; Ø 4,76 mm
Kłódki: max Ø kabłąka 7 mm; min prześwit 20 mm
Odporność / temp.: stal nierdzewna + wzmocniony nylon; -20°C do +120°C; odporna na chemikalia i korozję
Zaciskowa blokada linkowa PRO
Zaciskowa blokada linkowa łącząca klamrę zaciskową i linkę — wygodna do blokowania wielu punktów odcięcia energii w jednym podejściu. Daje możliwość doboru długości linki, a dodatkowe linki można dokupić. Po zamknięciu blokujesz kłódką i oznaczasz tagiem, jak w standardzie LOTO.

Parametry:
Linka: stal w osłonie winylowej; 1,8 m (CLB-001) lub 3 m (CLB-002); Ø 4,78 mm
Kłódki: 6 otworów; max Ø szekli 8,00 mm; min prześwit 15 mm
Temp.: -20°C do +80°C
Blokada linkowa z linką stalową bez powłoki
Zaciskowa blokada linkowa łącząca klamrę zaciskową i linkę — wygodna do blokowania wielu punktów odcięcia energii w jednym podejściu. Daje możliwość doboru długości linki, a dodatkowe linki można dokupić. Po zamknięciu blokujesz kłódką i oznaczasz tagiem, jak w standardzie LOTO.

Parametry:
Linka: stal w osłonie winylowej; 1,8 m (CLB-001) lub 3 m (CLB-002); Ø 4,78 mm
Kłódki: 6 otworów; max Ø szekli 8,00 mm; min prześwit 15 mm
Temp.: -20°C do +80°C
Blokada linkowa Scissor Lock
Blokada linkowa typu „Scissor” do jednoczesnego blokowania kilku zaworów — przydatna, gdy trzeba zabezpieczyć kilka punktów w jednym obszarze. Dostępna w dwóch długościach linki, a w razie potrzeby można zastosować również inne linki do określonej średnicy. Dobrze sprawdza się w pracach serwisowych, gdzie liczy się szybkie „spinanie” punktów odcięcia.

Parametry:
Linka: stal w osłonie; 0,9 m (CLS-001) lub 3,04 m (CLS-002); Ø 4,76 mm
Kłódki: 3 otwory; max Ø szekli 7,00 mm; min prześwit 19,05 mm
Materiał: nylon wzmocniony włóknem szklanym
Blokada linkowa ogólnego zastosowania PRO
Uniwersalna blokada linkowa PRO do ogólnych zastosowań LOTO — występuje w wielu wariantach (różne linki lub sam korpus). Dzięki temu łatwo dobrać wersję pod środowisko pracy i typ punktów odcięcia. Sprawdza się jako „jedna blokada do wielu zastosowań” w utrzymaniu ruchu.

Parametry:
Linka: stal w osłonie lub nylon nieprzewodzący; dł. 0,9 / 2,44 / 4,57 m; Ø 3,18 mm
Kłódki: 4 otwory
Materiał: korpus ABS
Uniwersalna blokada klamrowo-linkowa Safeflex
Safeflex łączy blokadę linkową z klamrą multilockout — dzięki temu na jednej blokadzie możesz założyć kilka kłódek i prowadzić blokadę grupową. Linka stalowa w osłonie ułatwia zabezpieczanie różnych punktów odcięcia energii w jednym przebiegu. Dostępne są warianty o różnych długościach linki.

Parametry:
Linka: stal w osłonie; 1 / 2 / 3 / 4,5 m; Ø 4,32 mm
Kłódki: 6 otworów; max Ø szekli 9,40 mm
Temp.: -40°C do +120°C
Uniwersalna zaciskowa blokada linkowa
Uniwersalna zaciskowa blokada linkowa do ciasnych przestrzeni i nietypowych elementów — zacisk obejmuje m.in. zawory kulowe, motylkowe, pokrętła przepustnic czy zaślepki rurociągów. Linka po zamknięciu pokrywy nie daje się zwolnić, co utrudnia nieuprawnione zdjęcie blokady. W zestawie są wymienne szczęki (stalowe lub gumowe) pod różne powierzchnie.

Parametry:
Zacisk: max grubość 50,80 mm; max szerokość 70,61 mm
Linka: stal powlekana PVC; 2,44 m; Ø 3,18 mm
Kłódki: max Ø szekli 7,11 mm; min prześwit 4,57 mm; temp. -20°C do +120°C
Blokada linkowa Spin Lockout
Spin Lockout to elastyczna blokada do „trudnych” punktów izolacyjnych — zaworów, uchwytów i urządzeń ponadgabarytowych. Jedno narzędzie potrafi zastąpić kilka różnych blokad, oszczędzając miejsce w zestawie LOTO. Montaż wykonasz kluczem (w wybranych wariantach) lub zwykłym kluczem do nakrętek.

Parametry:
Linka: stal w osłonie; 1,5 m; Ø 3,05 mm
Kłódki: 6 otworów; max Ø szekli 8,13 mm
Materiał: nylon wypełniony włóknem szklanym
Blokada linkowa PREMIUM
UWAGA: produkt wycofany z produkcji. Blokada linkowa PREMIUM była przeznaczona do blokowania wielu elementów odcinających energię (zawory, przepustnice, zasuwy, wyłączniki). Korpus z tworzywa Xenoy zapewnia wysoką odporność chemiczną i temperaturową oraz izolacyjność elektryczną. Jako zamiennik na stronie wskazywana jest blokada CLA-101K.

Parametry:
Linka: stal w powłoce winylowej; Ø 6,4 mm; 1,8 m lub 4,5 m
Kłódki: 4 otwory
Odporność / temp.: Xenoy; -47°C do +149°C; nieprzewodząca
Blokada linkowa „Cobra Cable”
„Cobra Cable” to prosta i mobilna blokada w formie elastycznej linki stalowej w powłoce PCW. Używasz jej razem z kłódką, a zwijana konstrukcja ułatwia transport i przechowywanie. Sprawdza się jako szybkie obejście punktów, gdzie klasyczna blokada jest trudna do założenia.

Parametry:
Linka: stal powlekana PCW; 250 cm; Ø 8 mm
Kłódki: używana razem z kłódką (dobór wg średnicy ucha/otworu blokowanego)
Łańcuch do blokowania Lockout
Łańcuch do blokowania to rozwiązanie „cięższe” niż standardowe linki — daje lepszą ochronę w wymagających warunkach. Hartowane ogniwa ze specjalnej stali oraz tekstylna osłona pomagają zabezpieczać elementy bez ryzyka uszkodzenia powierzchni. Łańcuch stosuje się razem z kłódką, a do wyboru są dwa przekroje.

Parametry:
Wymiary: Ø 8 mm, dł. 110 cm (805845) lub Ø 10 mm, dł. 110 cm (805846)
Kłódki: używany razem z kłódką (dobór wg średnicy ucha/otworu blokowanego)
