Blokada na przyciski i przełączniki oraz przyciski bezpieczeństwa STOP - pro ultra

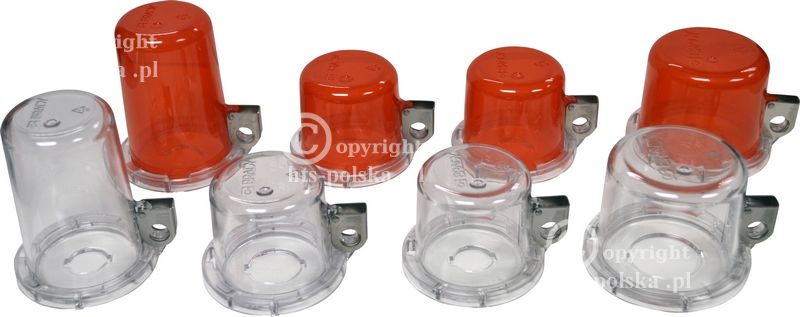

Porównanie wysokości pokryw
CPS PRO ULTRA to pokrywa osłaniająca wyłączniki, która pozwala tymczasowo ograniczyć dostęp do przycisków ON/OFF i wyłączników bezpieczeństwa (E-STOP). System składa się z bazy montowanej na stałe pod przyciskiem oraz zdejmowanej pokrywy. Gdy wymagane jest zablokowanie przycisku, nakładasz pokrywę i zabezpieczasz ją kłódką lockout — zgodnie z procedurą LOTO.
Najważniejsze korzyści
- Skuteczna kontrola dostępu — zabezpiecza przed przypadkowym naciśnięciem i manipulacją.
- Modułowa konstrukcja — baza + pokrywa; pokrywę zakładasz tylko wtedy, gdy trzeba.
- LOTO-ready — możliwość zamknięcia kłódką lockout i oznakowania tagiem.
- Wiele wariantów — dobór do otworów montażowych 16 / 22 / 30 mm oraz różnych wysokości.
- Odporność przemysłowa — trwała pokrywa i stabilna baza, pewne mocowanie do panelu.
Zastosowanie
- Pulpity operatora, szafy sterownicze, panele HMI — przyciski ON/OFF i E-STOP.
- Przeglądy, nastawy, prace UR — gdy trzeba tymczasowo uniemożliwić przełączenie.
- Wsparcie Lockout/Tagout w części sterowniczej.
Warianty i wymiary
| Model | Otwór montażowy | Średnica podstawy | Wys. całkowita (baza+pokrywa) | Ø wewn. pokrywy | Wys. wewn. pokrywy | Typowe zastosowanie |
|---|---|---|---|---|---|---|
| CPS-105 | 16 mm (otwór 17 mm) | Ø 63,5 mm | 49,6 mm | 42,1 mm | 43,8 mm | Niższe przyciski ON/OFF |

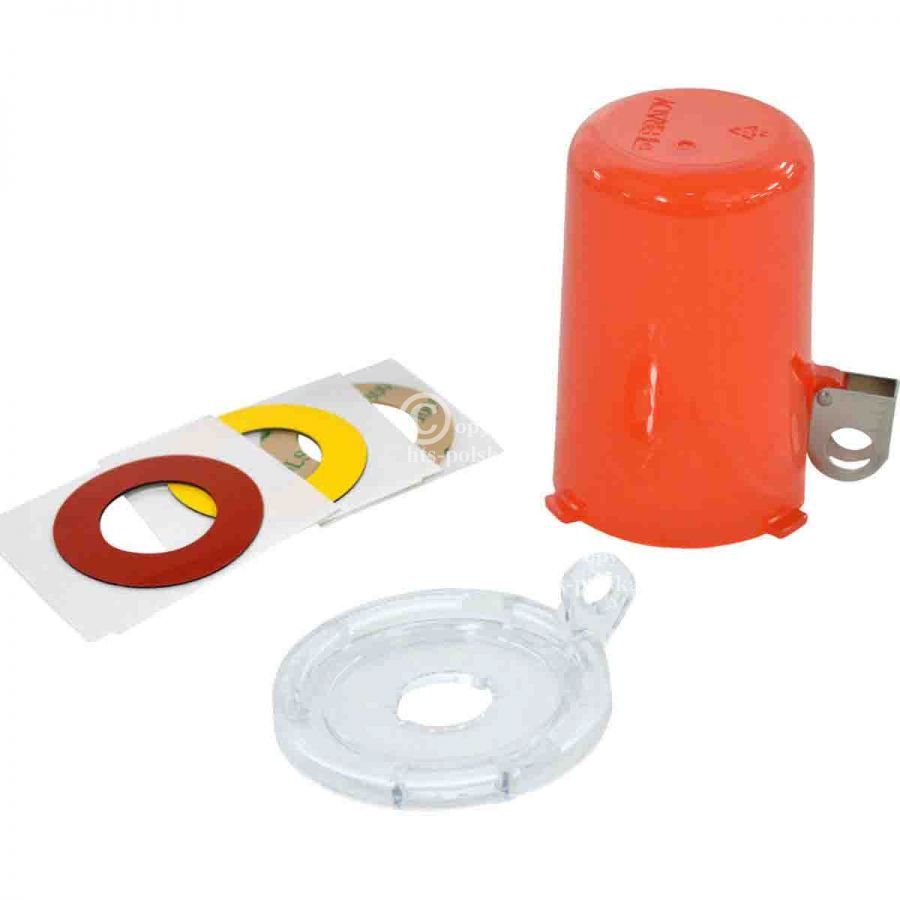

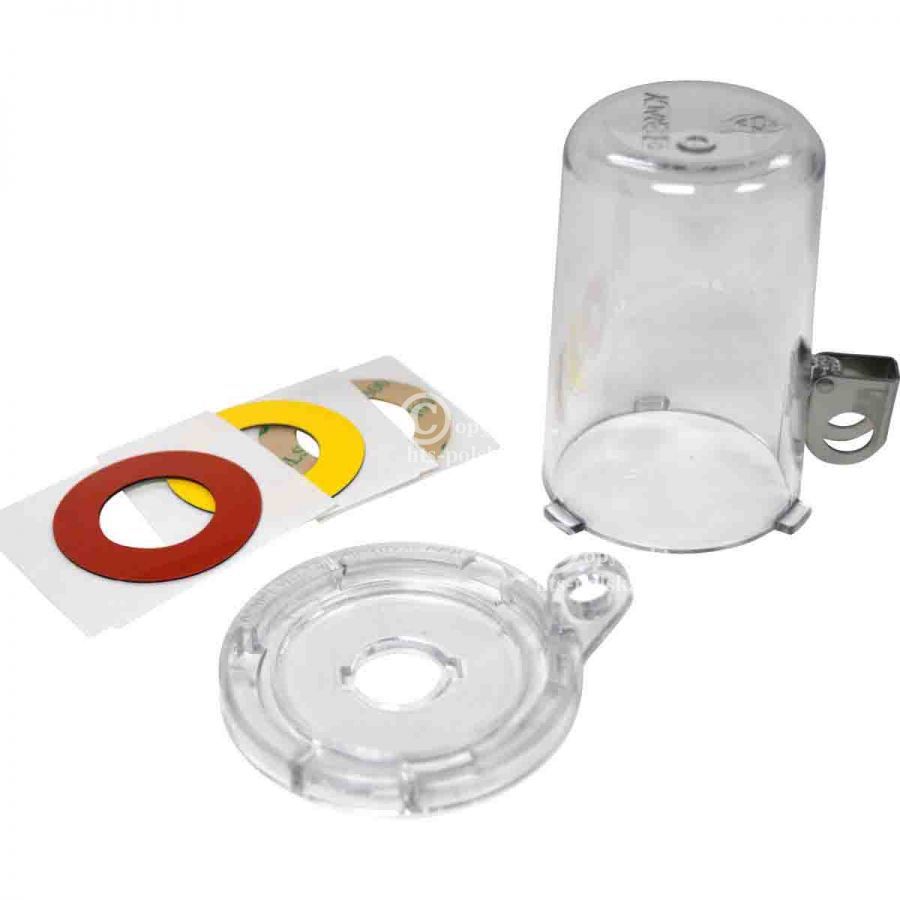

| CPS-105H | 16 mm (otwór 17 mm) | Ø 63,5 mm | 79,6 mm | 42,1 mm | 74,4 mm | Wyższe grzybki/przyciski |
| CPS-106 | 22 mm (otwór 23 mm) | Ø 63,5 mm | 49,6 mm | 44,2 mm | 43,8 mm | Standard 22 mm (E-STOP/ON-OFF) |
| CPS-107 | 30 mm (otwór 31 mm) | Ø 73,5 mm | 54,6 mm | 44,2 mm | 53,9 mm | Przyciski o większym profilu |
Akcesoria i części zamienne (bazy)
Do blokad CPS PRO ULTRA możesz dokupić dodatkowe komplety baz montażowych (5 szt./opak.):
- CPS-105BS — zestaw 5 baz do przycisków z otworem 16 mm
- CPS-106BS — zestaw 5 baz do przycisków z otworem 22 mm
- CPS-107BS — zestaw 5 baz do przycisków z otworem 30 mm
Montaż (krok po kroku)
- Odłącz zasilanie i potwierdź brak energii (zasady LOTO).
- Zamontuj bazę pod przyciskiem (na stałe) w odpowiednim otworze: 16/22/30 mm.
- W razie potrzeby zablokowania — nałóż pokrywę na bazę i dopasuj do przycisku.
- Zabezpiecz kłódką lockout oraz dołącz tag ostrzegawczy.
- Zweryfikuj, że naciśnięcie przycisku jest niemożliwe.
Cena i dostępność
- E-mail: info@hts-polska.pl
- Telefon: +48 22 619 07 70
Produkty powiązane
FAQ – najczęstsze pytania
➤ Czym różnią się warianty CPS-105 / 105H / 106 / 107?
Doborem do otworu montażowego (16 / 22 / 30 mm) i wysokości przycisku. Wersja 105H ma wyższą pokrywę.
➤ Czy pokrywę można pozostawić zdjętą?
Tak — baza zostaje pod przyciskiem, a pokrywę zakładasz tylko, gdy chcesz zablokować dostęp.
➤ Czy to zastępuje blokadę zasilania?
Nie. Chroni sterowanie. Do izolacji energii stosuj blokady wyłączników + kłódki i tagi LOTO.
Film - instrukcja montażu blokady na przyciski i przełączniki oraz przyciski bezpieczeństwa STOP - pro ultra:

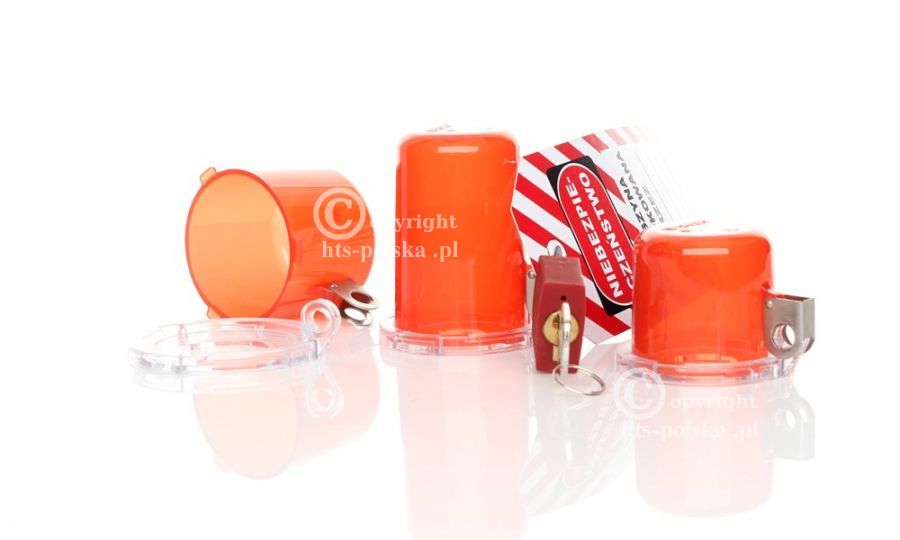

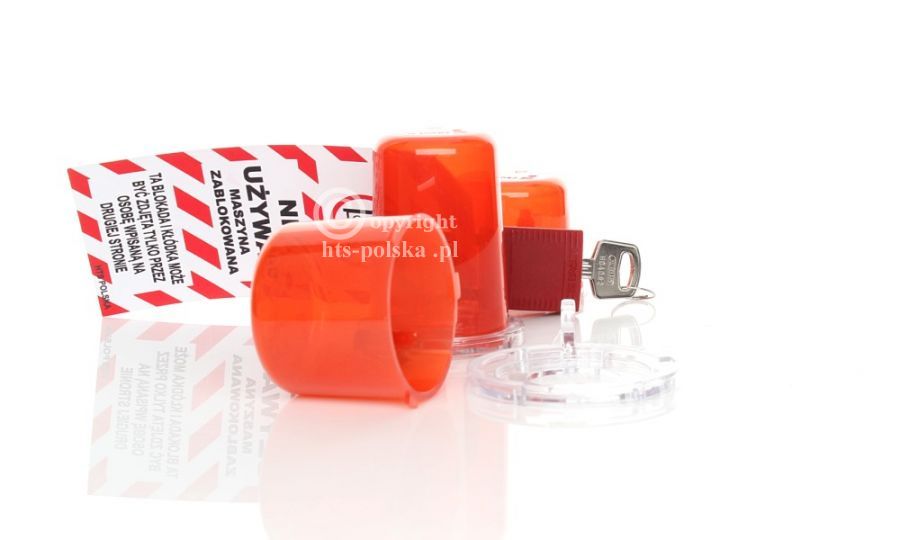

CPS PRO ULTRA – pokrywa blokująca przycisk ON/OFF i E-STOP, packshot

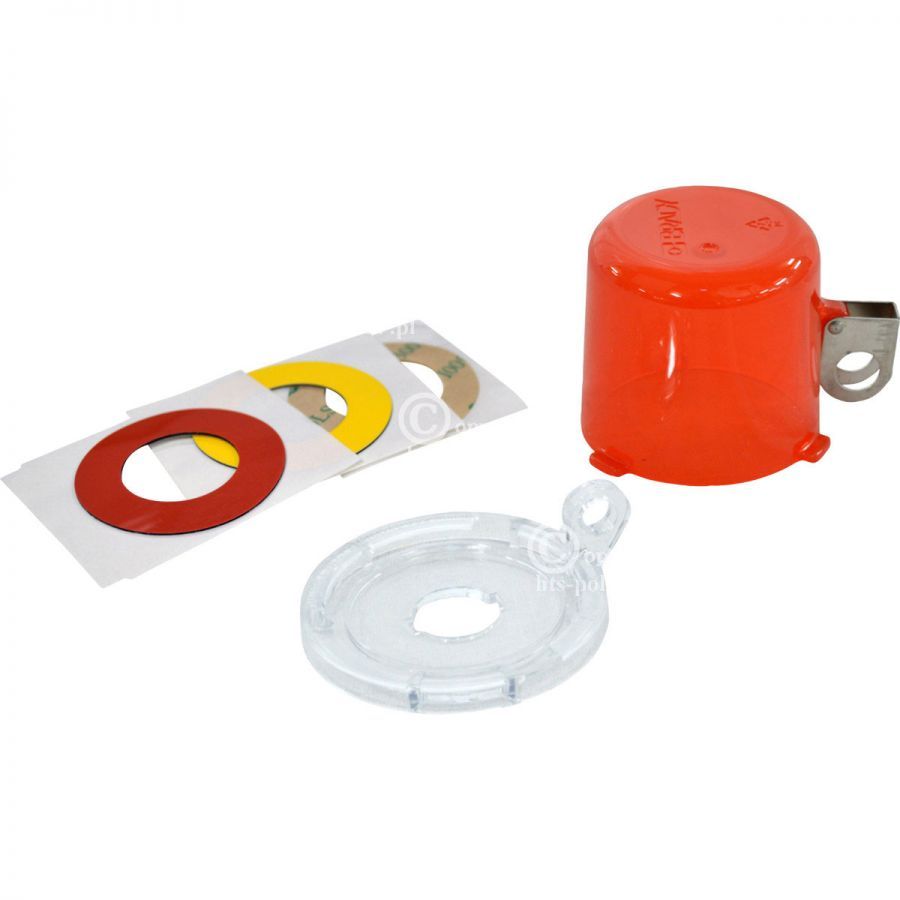

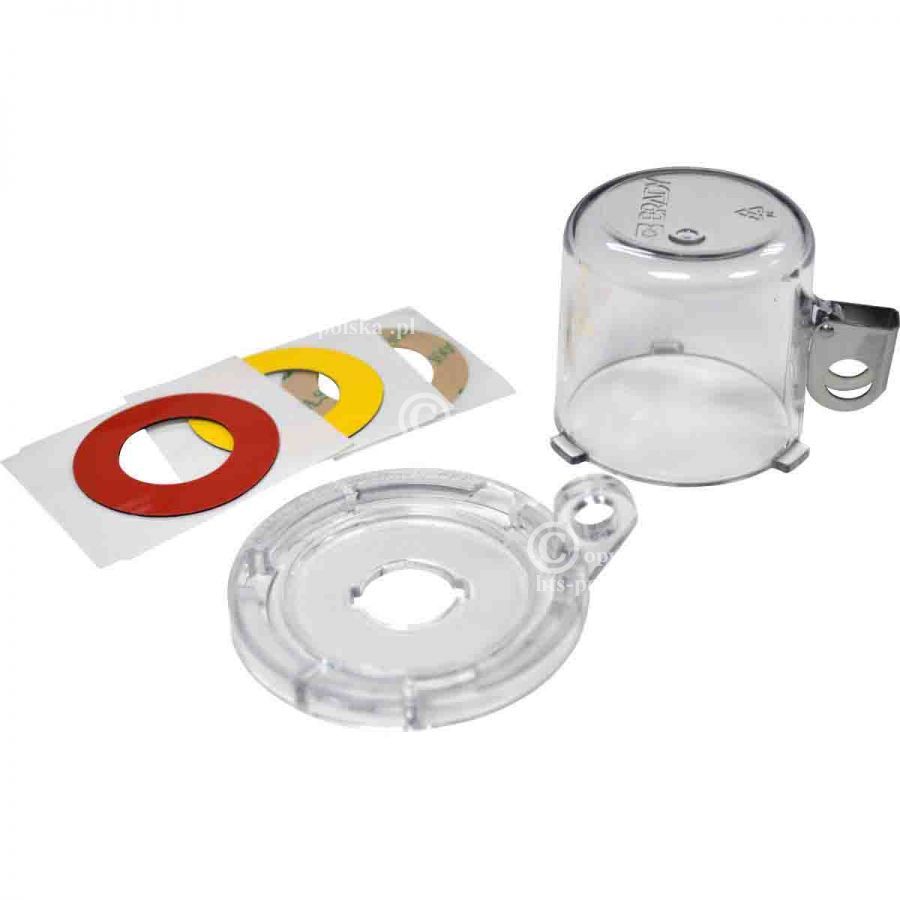

CPS-105 – blokada przycisku do otworu 16 mm (Ø wewn. 42,1 mm)

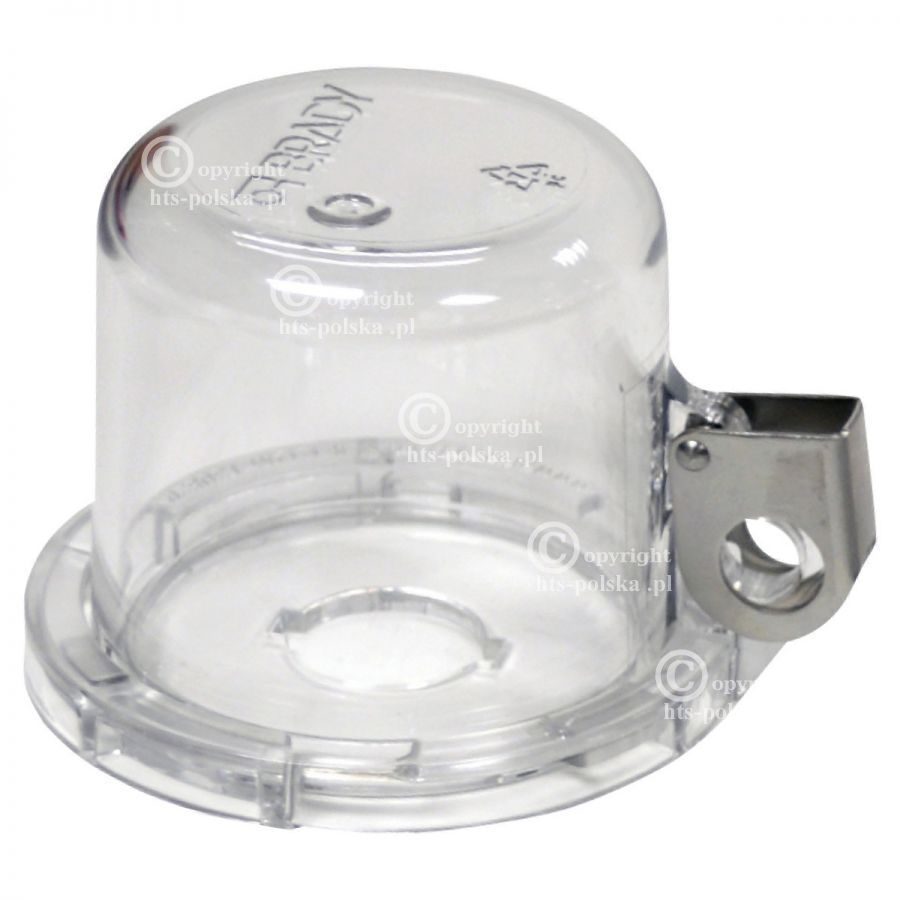

CPS-105 – blokada przycisku do otworu 16 mm (Ø wewn. 42,1 mm)

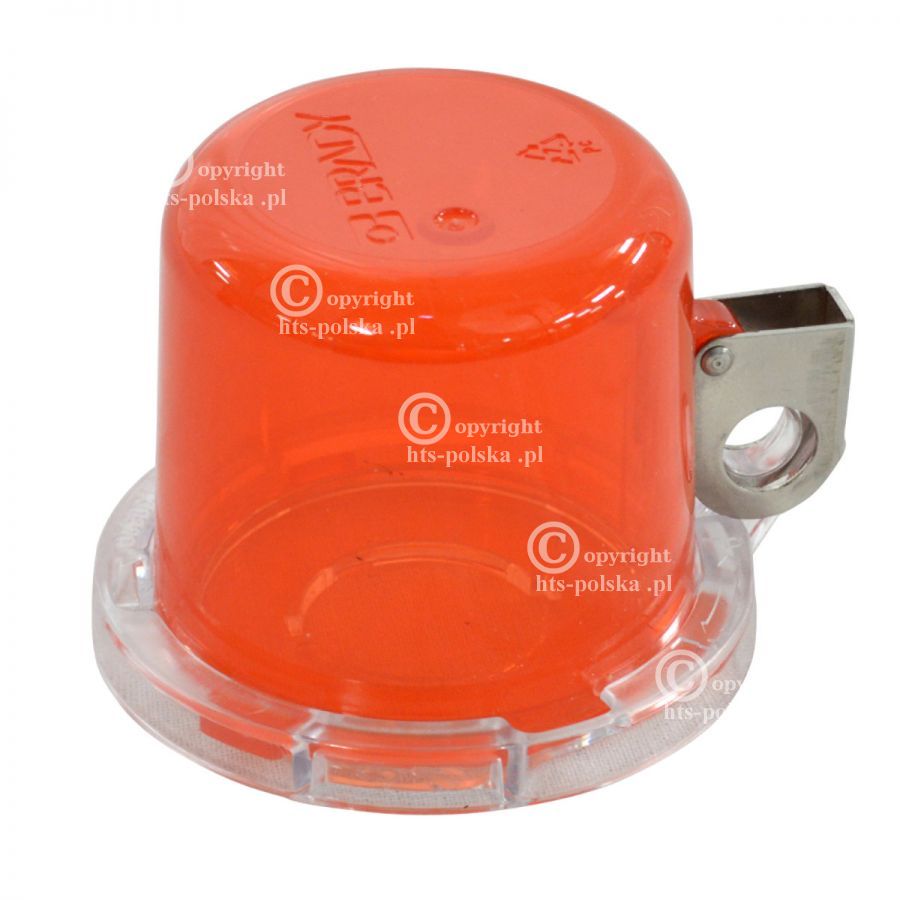

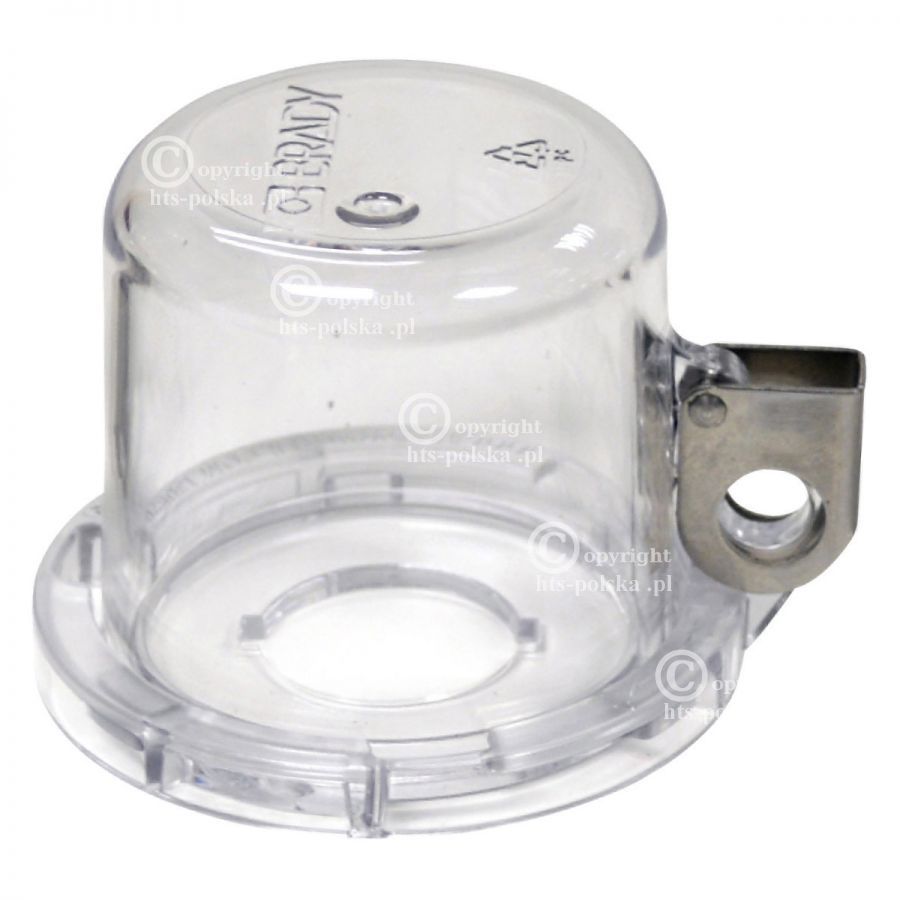

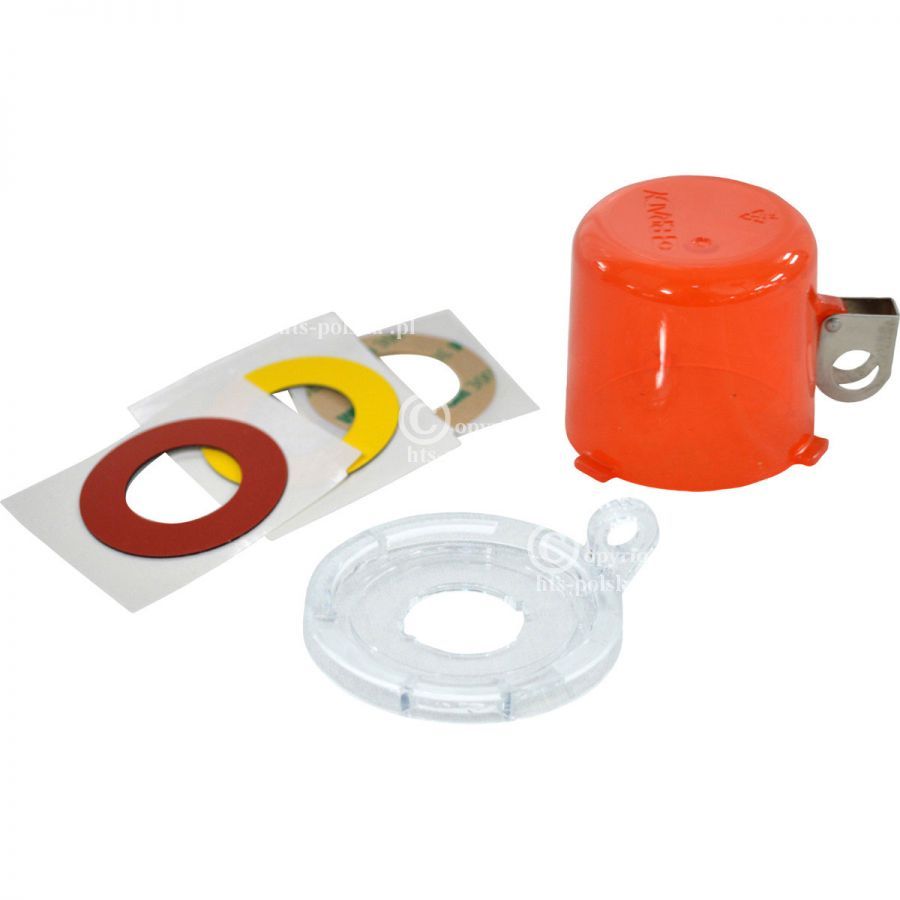

CPS-106 – blokada przycisku w standardzie 22 mm, pokrywa Ø wewn. 44,2 mm

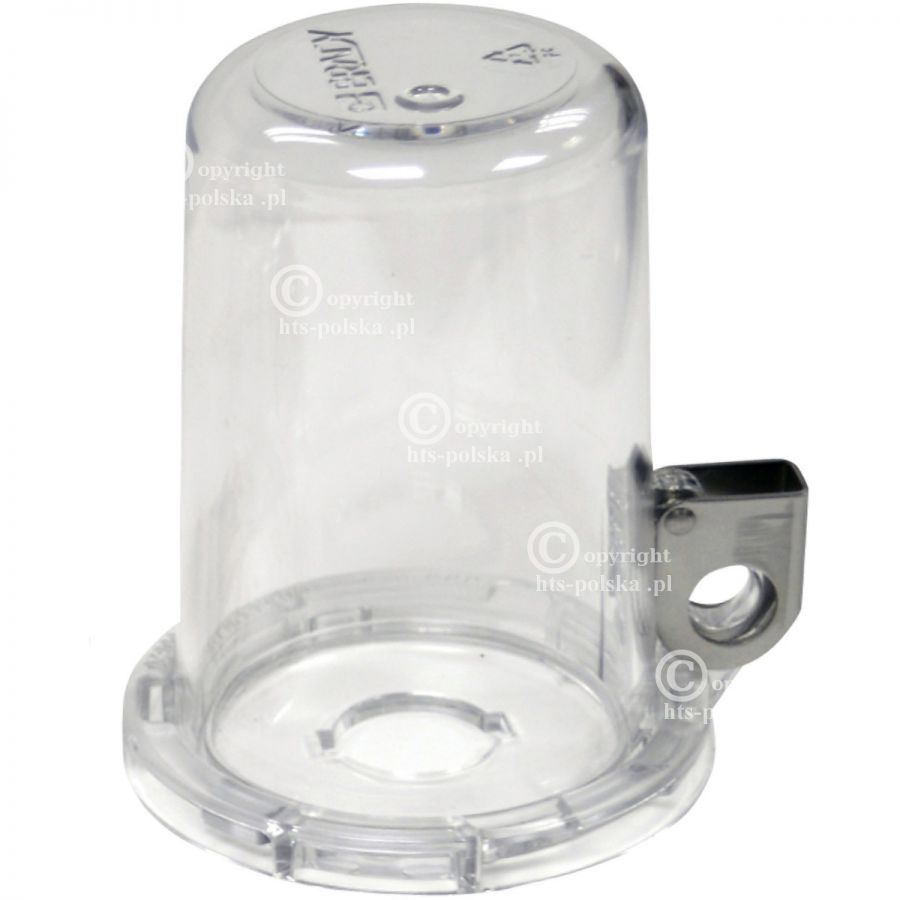

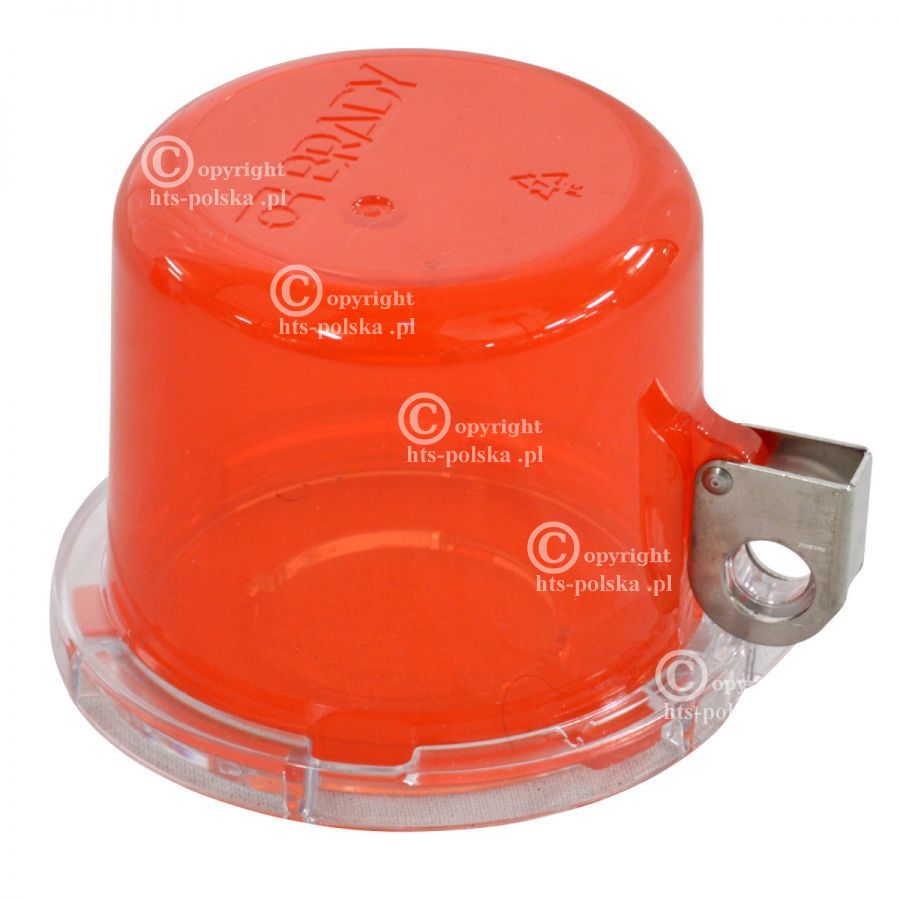

CPS-107 – blokada przycisku do otworu 30 mm, wysoka pokrywa

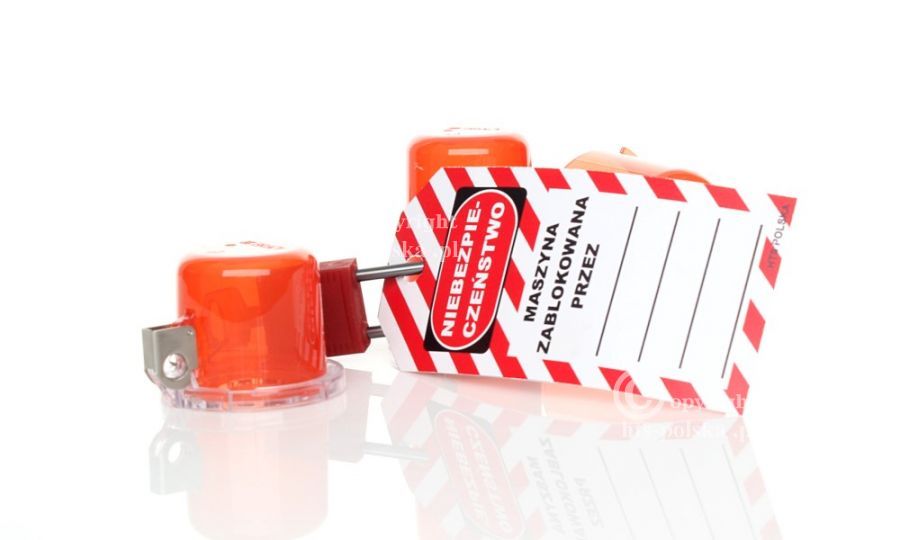

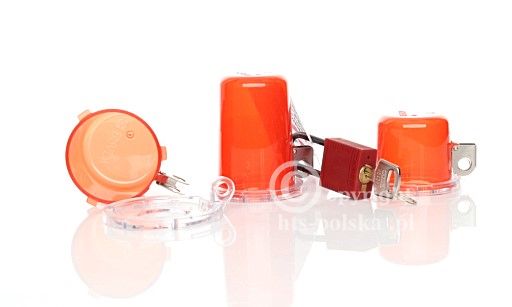

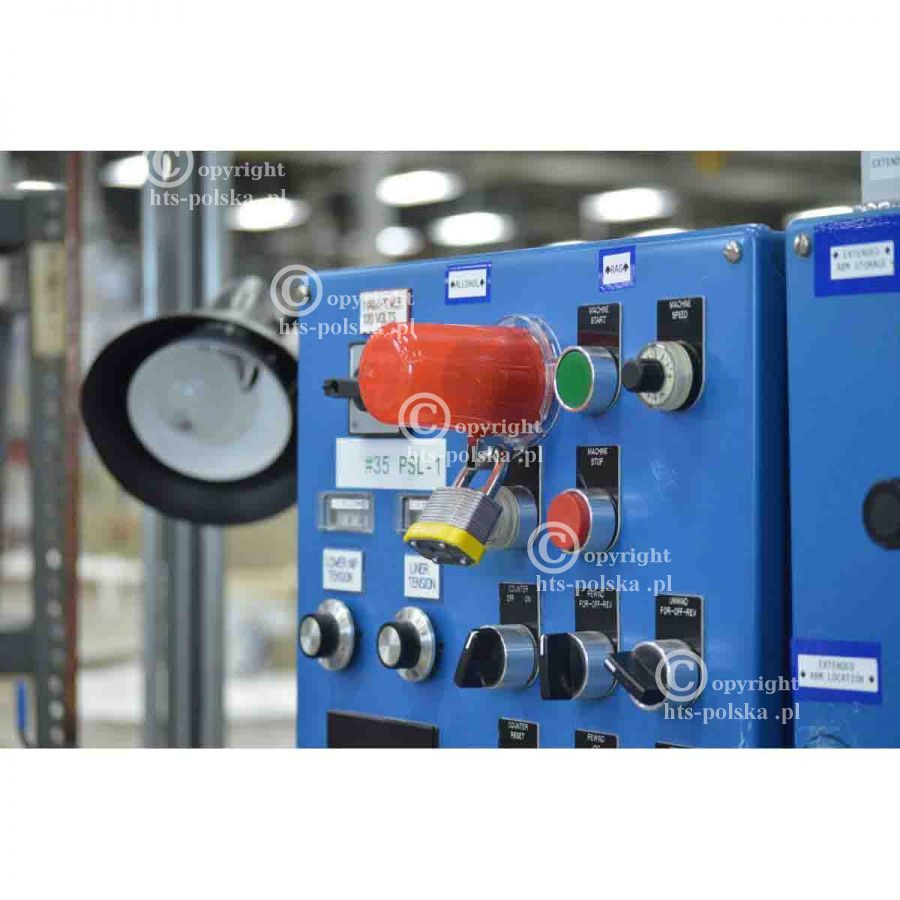

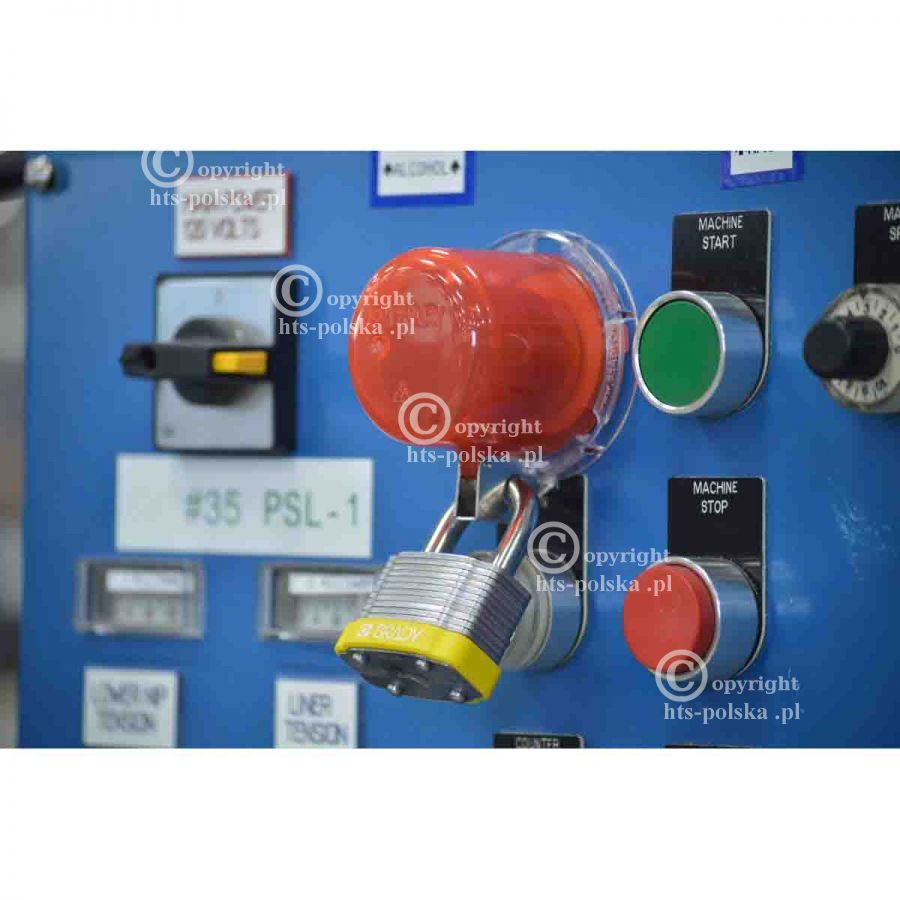

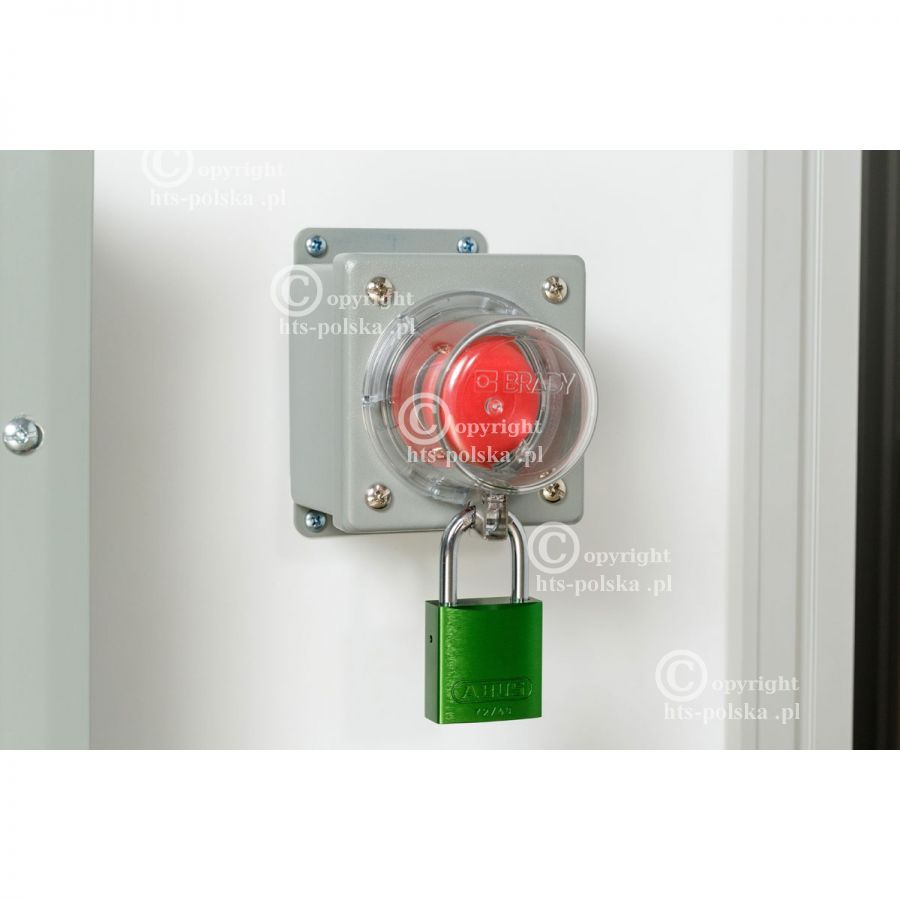

CPS PRO ULTRA z kłódką LOTO – zabezpieczenie przed przypadkowym naciśnięciem

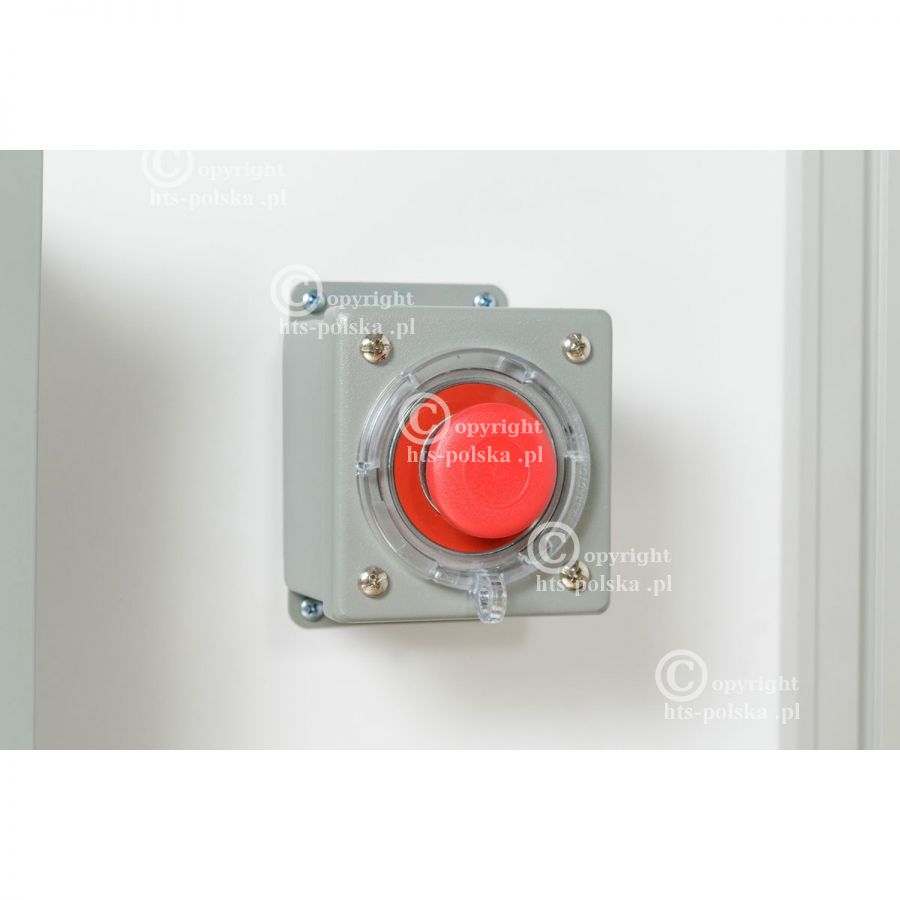

Widok z boku – prawidłowo osadzona pokrywa na bazie, system CPS PRO ULTRA

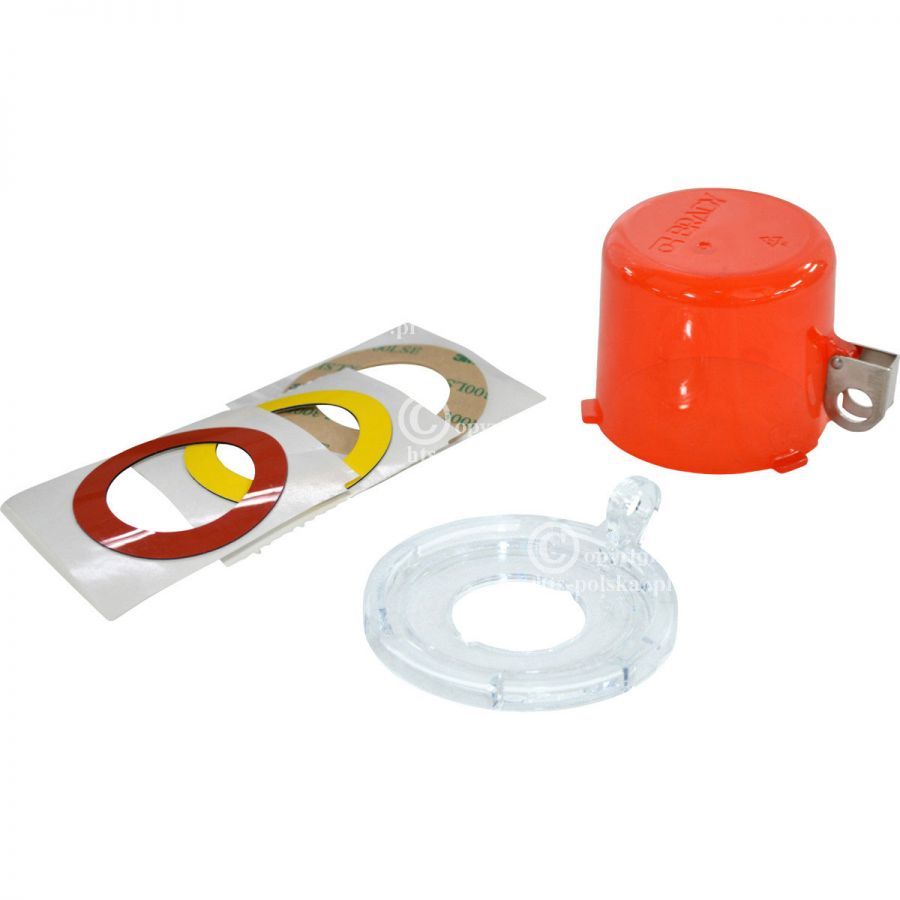

Detail – baza montowana na stałe i zdejmowana pokrywa CPS PRO ULTRA
